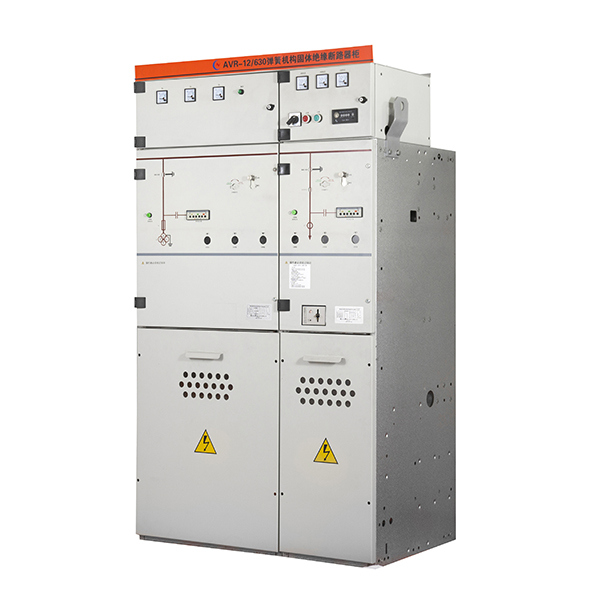

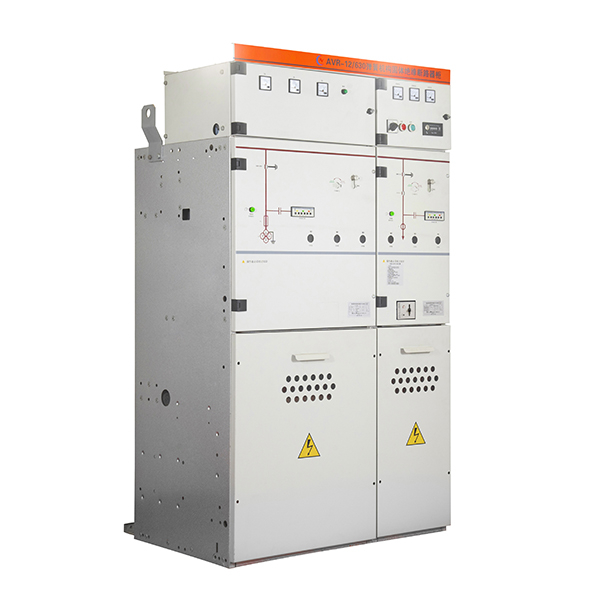

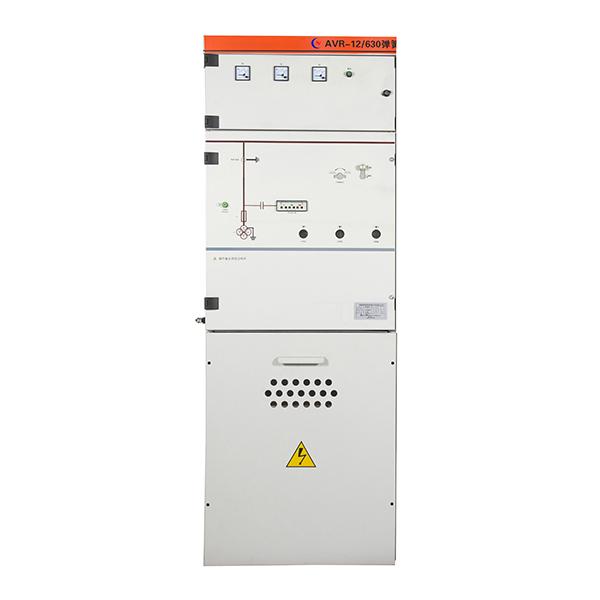

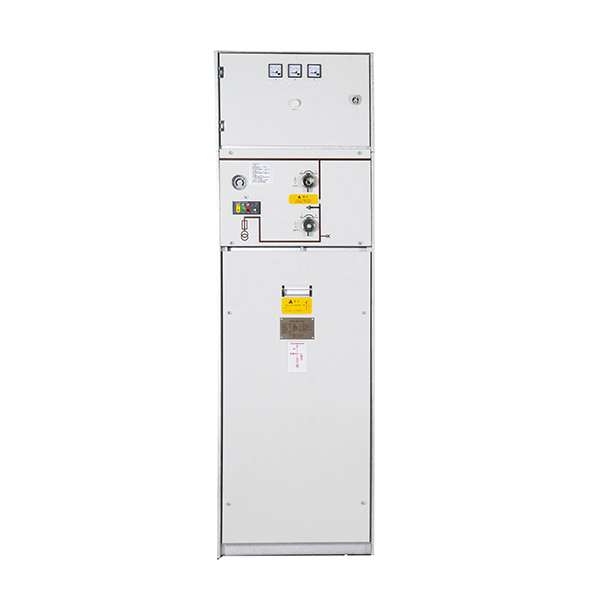

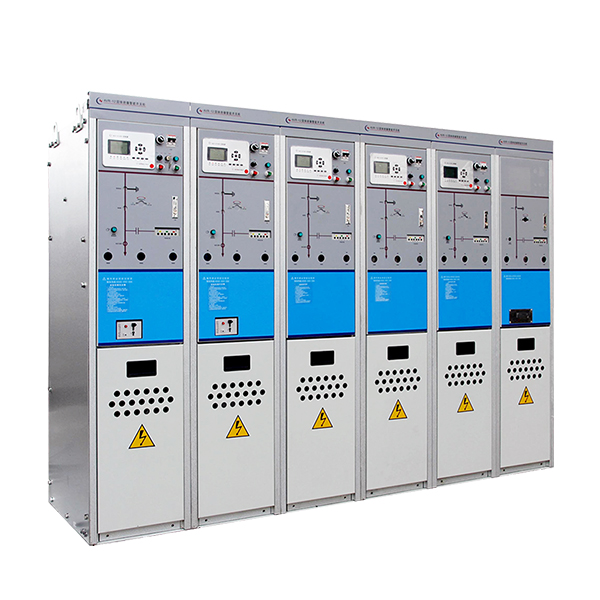

AVR系列12kV（屏蔽型、非屏蔽型）固体绝缘环网柜, AVR系列12kV（屏蔽型、非屏蔽型）固体绝缘环网柜供应

环网柜

AVR系列智能紧凑固体绝缘开关设备是本公司根据智能电网发展需求，融合“智能、节能、环保、免维”的设计理念，结合我国配电网实际状况与智能电网建设要求，采用一二次融合技术，研制生产的拥有自主知识产权的智能永磁（弹簧）真空开关设备，其集测量、控制、保护、通讯等功能于一体，智能化程度高。本产品适用于50Hz、12kV、24kV、40.5kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程，是保证电网安全、可靠、经济、高效运行的首选设备。

型号说明

企业微信截图_d9dae860-eb97-438c-a552-b7a5d80d06af

企业微信截图_3d0ecff4-8a45-48f0-8cc0-918dbf7d129a

注：如需更多配置方案，请与我公司联系。

使用环境

名称		单位	使用环境值
周围空气温度	最高气温	℃	+50
	最低气温		--40
	最大日温差	K	30
海拔		m	≤5000
太阳辐射强度		W/cm2	0.1
污秽等级			Ⅳ
覆冰厚度		mm	10
湿度	日相对湿度平均值	%	≤100
	月相对湿度平均值		≤95
耐受地震能力		度	≤8

注：环境参数超出上表要求范围，请与我公司联系。

产品功能特点

保护功能	可以自动识别故障电流，实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护，冷负荷启动抑制开断等功能。
测量功能	可以测量三相电流、三相电压、有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。
控制功能	可以实现就地操作与远方控制，可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电，实现低频自动减载、电容器自动投切、备用电源自动投切等控制功能。
数据记录功能	可以自动记录并储存运行、操作及故障等信息。
智能化功能	可以进行电网参数的在线综合分析，在线监测断路器的性能参数，在线编程，可以与配网自动化系统主站配合，实现开关设备的远程控制管理，实现就地、远方或分层控制式配网自动化系统功能。

上隔离外形图及外形尺寸

企业微信截图_d033c6b8-bb65-4e97-a255-ec250381fc21

开关设备间隔数	开关设备外形尺寸（mm）			总重量（kg）
开关设备间隔数	W	D	H	总重量（kg）
八间隔	3000	650	1660	1600
七间隔	2625	650	1660	1400
六间隔	2250	650	1660	1200
五间隔	1875	650	1660	1000
四间隔	1500	650	1660	800
三间隔	1125	650	1660	600
两间隔	750	650	1660	400

上隔离外形图及安装尺寸

企业微信截图_e48a11c3-f946-482e-961c-52b6173c8553

开关设备间隔数	开关设备外形尺寸（mm）			总重量（kg）
开关设备间隔数	W	D	H	总重量（kg）
八间隔	3000	905	1660	1760
七间隔	2625	905	1660	1540
六间隔	2250	905	1660	1320
五间隔	1875	905	1660	1100
四间隔	1500	905	1660	880
三间隔	1125	905	1660	660
两间隔	840	905	1660	440

企业微信截图_55a44e29-737b-4a51-97f4-930422fce9d0

开关设备间隔数	开关设备外形尺寸（mm）			总重量（kg）
开关设备间隔数	W	D	H	总重量（kg）
六间隔	3000	780	1800	2240
五间隔	2500	780	1800	1860
四间隔	2000	780	1800	1480
三间隔	1500	780	1800	1100
两间隔	1000	780	1800	740

外形图及外形尺寸

开关设备间隔数	开关设备外形尺寸（mm）			总重量（kg）
开关设备间隔数	W	D	H	总重量（kg）
五间隔	3500	1130	2200	3750
四间隔	2800	1130	2200	3000
三间隔	2100	1130	2200	2250
两间隔	1400	1130	2200	1500

额定电压	kV	12	24	40.5
额定电流	A	630/1250	630/1250	1600
额定频率	Hz	50
额定短时（1min）工频耐受电压（对地/断口）	kV	42/48	65/79	95
额定雷电冲击耐受电压（对地/断口）	kV	75/85	125/145	185
额定短路开断电流	kA	20/25	25	25
额定短路关合电流（峰值）	kA	50/63	63	63
额定短时耐受电流（4s）	kA	20/25	63	63
额定峰值耐受电流	kA	50/63	63	63
额定短路电流开断次数	次	30
操作机构		永磁/弹簧
真空断路器的机械寿命	次	10000（30000永磁）
隔离/接地开关的机械寿命	次	3000
外壳防护等级		IP4X
断路器额定操作顺序		O-0.3s-CO-180s-CO

注：技术参数超出上表要求范围，请与我公司联系

采用户外憎水性环氧树脂作为外绝缘材料，寿命长达40年以上，真空灭弧，固体绝缘，无油、无SF₆，无环境污染，无爆炸和气体泄漏的可能，符合环保要求。

全密封防水设计，高压导体不外露，特别适用于潮湿和水灾多发地区，可在潮湿、浸水状态下可靠供电。

操作机构可根据用户习惯和实际需求选用永磁操作机构或者弹簧操作机构。

隔离、接地开关与断路器一体化设计，结构紧凑并具有完善可靠的机械和电气联锁设计方案，能有效地防止误操作。

可采用快速算法，使断路器具有快速分断能力，可以快速隔离故障线路，以10kV永磁环网柜为例从检测故障到断路器分闸切除故障线路时间小于25ms，能有效地避免越级跳闸的问题。

可采用单相接地保护系统，无需增加配置即可实现对小电流接地系统单相接地故障的在线判断，并按照整定值给出告警或跳闸动作。

配有完善的带电显示装置与可靠的开关位置指示。

模块化设计，可以根据需要，随意扩展。

结构紧凑、体积小、重量轻、安装方便。

隔离断口可视，符合安全标准。

采用测温与温度修正技术，使得开关设备在全国各地区的不同环境条件下都能可靠、稳定运行。

注：如需其他功能要求，请与我公司联系。
