产品概述

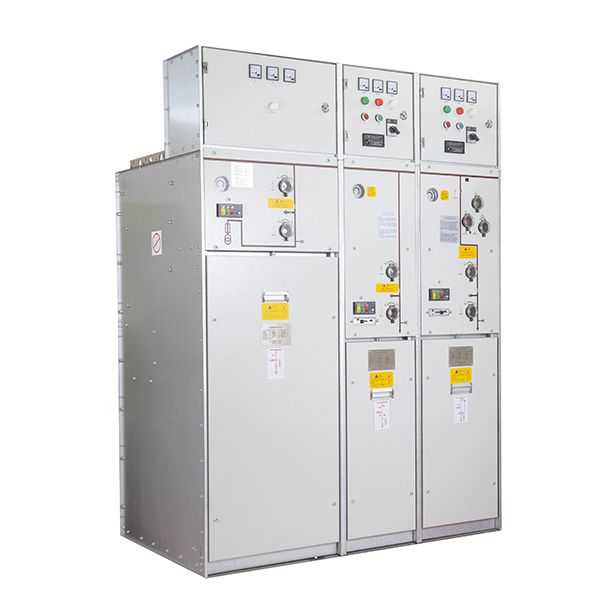

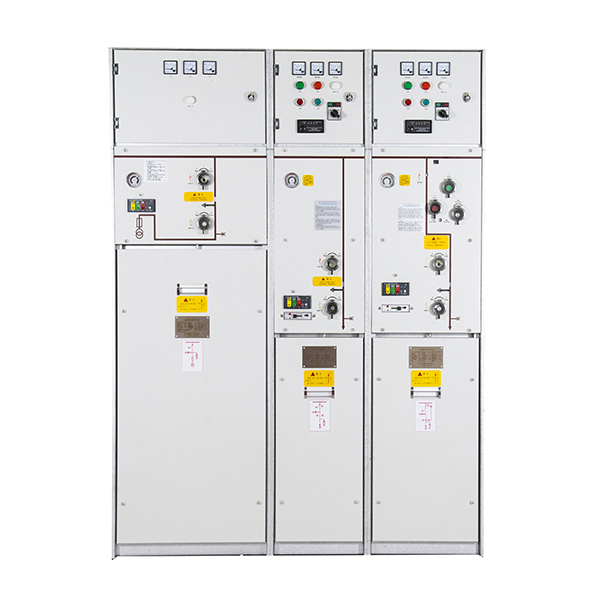

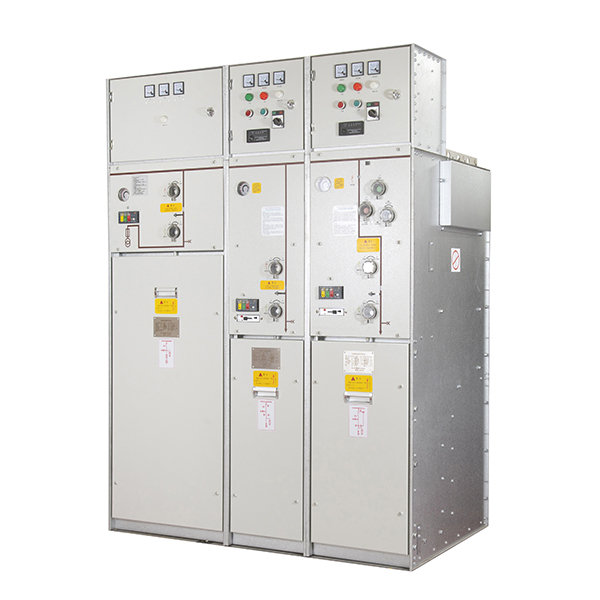

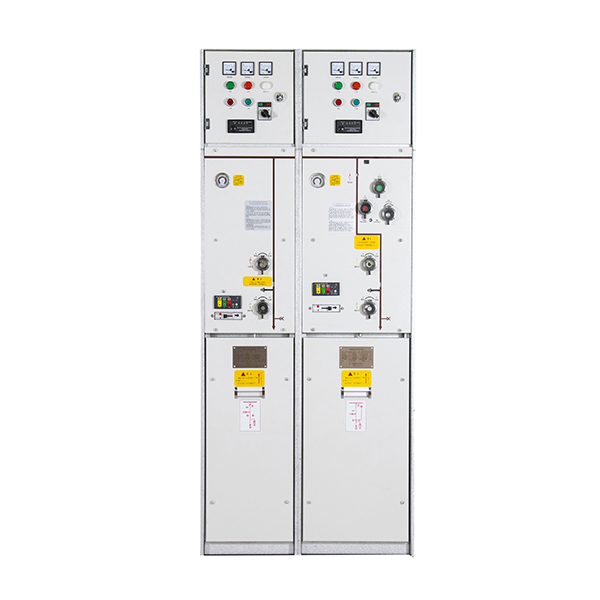

GIR-12系列环网柜是一种可扩展的SF6气体绝缘金属封闭开关设备,电压等级为12kV,高压一次所有的带电部分完全密封在由3mm不锈钢钢板焊接而成的SF6气箱内,体积小巧,运行安全可靠,适用于电力系统城网改造、配电站和负荷中心电站、石化等领域。
型号说明
开关柜详细配置方案说明
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤5000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
产品概述
GIR-12系列环网柜是一种可扩展的SF6气体绝缘金属封闭开关设备,电压等级为12kV,高压一次所有的带电部分完全密封在由3mm不锈钢钢板焊接而成的SF6气箱内,体积小巧,运行安全可靠,适用于电力系统城网改造、配电站和负荷中心电站、石化等领域。
型号说明
开关柜详细配置方案说明
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤5000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
序号 | 项目 | 单位 | C 负荷开关柜 | F 组合电器柜 | V 断路器柜 |
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 1min工频耐压(相间、相对地/断口) | kV | 42/48 | ||
4 | 雷电冲击耐压(相间、相对地/断口) | kV | 75/85 | ||
5 | 额定电流 | A | 630 | 125* | 630 |
6 | 额定短路开断电流 | kA | -- | 31.5 | 20 |
7 | 额定短时耐受电流(4s) | kA | 20 | -- | 20/25 |
8 | 额定峰值耐受电流 | kA | 50 | -- | 50/63 |
9 | 额定短路关合电流 | kA | 50 | 80 | 50/63 |
10 | 机械寿命 | 次 | 5000 | 5000 | 10000 |
11 | 额定SF6气体压力(20℃表压) | Mpa | 0.04 | ||
12 | 防护等级(熔筒、SF6气箱/柜壳) | IP67/IP4X | |||
13 | 内部电弧(开关室及电缆室 ) | 20kA 1s/25kA 1s | |||
14 | 年漏气率 | % | ≤0.01 |
注:技术参数超出上表要求范围,请与我公司联系
序号 | 项目 | 单位 | C 负荷开关柜 | F 组合电器柜 | V 断路器柜 |
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 1min工频耐压(相间、相对地/断口) | kV | 42/48 | ||
4 | 雷电冲击耐压(相间、相对地/断口) | kV | 75/85 | ||
5 | 额定电流 | A | 630 | 125* | 630 |
6 | 额定短路开断电流 | kA | -- | 31.5 | 20 |
7 | 额定短时耐受电流(4s) | kA | 20 | -- | 20/25 |
8 | 额定峰值耐受电流 | kA | 50 | -- | 50/63 |
9 | 额定短路关合电流 | kA | 50 | 80 | 50/63 |
10 | 机械寿命 | 次 | 5000 | 5000 | 10000 |
11 | 额定SF6气体压力(20℃表压) | Mpa | 0.04 | ||
12 | 防护等级(熔筒、SF6气箱/柜壳) | IP67/IP4X | |||
13 | 内部电弧(开关室及电缆室 ) | 20kA 1s/25kA 1s | |||
14 | 年漏气率 | % | ≤0.01 |
注:技术参数超出上表要求范围,请与我公司联系
主开关与接地开关具有机械联锁功能。 |
通过专用操作手柄对开关进行操作,触头的动作速度与力度由操作机构弹簧来确定,不会因操作者的不同而发生改变。当开关由合闸到分闸时,依靠触头的速度和灭弧柵来熄灭电弧,并立刻切除电弧电流。 |
开关操作孔可以用明锁锁住,防止误操作。 |
开关主机构和接地机构均采用弹簧储能操作机构,结构稳定,零部件少,故障率低,产品可靠性显著提高,机械寿命高达10000次。 |
关键部件采用铝合金等有色金属材料,其他部件采用高密度碳钢,经8道工序处理,最后烘烤高附着力户外军品塑粉,确保机构性能。 |
机构联锁直接固定于主机构与接地机构的主传动轴上,确保联锁指示与开关实际位置一致,防止误操作。 |
电动操作机构:在原手动操作机构的基础上加装一套电动机及附件,即可扩展为电动操作机构。 |
开关采用国外技术,关键部件采用进口产品,动静触头用特殊弧度高导电触片,辅镶银工艺,使其综合导电能力显著提升,温升明显小于同类进口产品 |
动、静触头有效开距105mm,最大限度保证产品在零表压下的绝缘性能。 |
可加装FTU实现瞬时电流速断、限时电流速断、定时过流等保护功能,并能实现环网开关设备远程控制。 |
主开关与接地开关具有机械联锁功能。 |
通过专用操作手柄对开关进行操作,触头的动作速度与力度由操作机构弹簧来确定,不会因操作者的不同而发生改变。当开关由合闸到分闸时,依靠触头的速度和灭弧柵来熄灭电弧,并立刻切除电弧电流。 |
开关操作孔可以用明锁锁住,防止误操作。 |
开关主机构和接地机构均采用弹簧储能操作机构,结构稳定,零部件少,故障率低,产品可靠性显著提高,机械寿命高达10000次。 |
关键部件采用铝合金等有色金属材料,其他部件采用高密度碳钢,经8道工序处理,最后烘烤高附着力户外军品塑粉,确保机构性能。 |
机构联锁直接固定于主机构与接地机构的主传动轴上,确保联锁指示与开关实际位置一致,防止误操作。 |
电动操作机构:在原手动操作机构的基础上加装一套电动机及附件,即可扩展为电动操作机构。 |
开关采用国外技术,关键部件采用进口产品,动静触头用特殊弧度高导电触片,辅镶银工艺,使其综合导电能力显著提升,温升明显小于同类进口产品 |
动、静触头有效开距105mm,最大限度保证产品在零表压下的绝缘性能。 |
可加装FTU实现瞬时电流速断、限时电流速断、定时过流等保护功能,并能实现环网开关设备远程控制。 |
