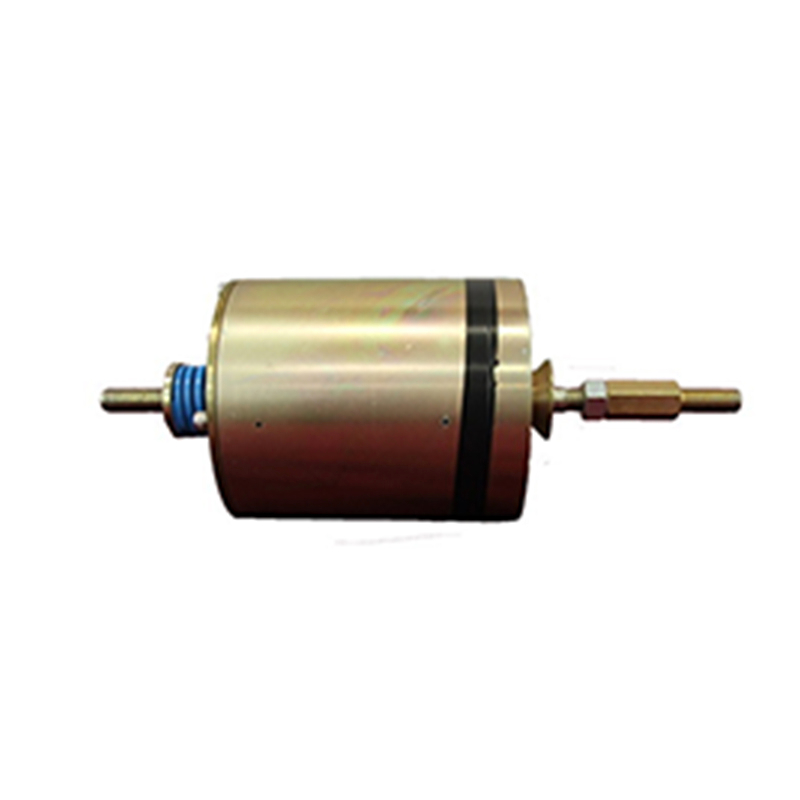

YC系列永磁机构适用于12/24/40.5kV电压等级的户内外真空断路器和环网柜,机构原型由扬州新概念电气有限公司独立研发,经过不断的结构优化及市场化,形成了多种产品系列化配套的能力。永磁机构其零部件少、结构简单、可靠性高、寿命长(机械寿命长达10万次)、免维护、可用电子软件控制,因而其前景非常广阔,永磁机构可分为单稳态永磁机构和双稳态永磁机构;按线圈的使用数目的不同,分为双线圈永磁机构和单线圈永磁机构。
YC系列永磁机构适用于12/24/40.5kV电压等级的户内外真空断路器和环网柜,机构原型由扬州新概念电气有限公司独立研发,经过不断的结构优化及市场化,形成了多种产品系列化配套的能力。永磁机构其零部件少、结构简单、可靠性高、寿命长(机械寿命长达10万次)、免维护、可用电子软件控制,因而其前景非常广阔,永磁机构可分为单稳态永磁机构和双稳态永磁机构;按线圈的使用数目的不同,分为双线圈永磁机构和单线圈永磁机构。
主要技术参数
序号 | 名称 | 参数 | 备注 |
1 | 操作电源 | DC110V/DC220V /DC380V | 按需可定制 |
2 | 合位静态保持力 | >3000N | 配套20kA断路器或环网柜 |
>3500N | 配套25kA断路器或环网柜 | ||
>4200N | 配套31.5kA断路器或环网柜 | ||
3 | 机构行程 | 8—35mm | 按需可定制 |
4 | 机械寿命 | >10万次 | / |
5 | 退磁温度 | >175℃ | 按需可定制 |
6 | 固有分闸时间 | <10ms | 以10kV设备为例 |
主要技术参数
序号 | 名称 | 参数 | 备注 |
1 | 操作电源 | DC110V/DC220V /DC380V | 按需可定制 |
2 | 合位静态保持力 | >3000N | 配套20kA断路器或环网柜 |
>3500N | 配套25kA断路器或环网柜 | ||
>4200N | 配套31.5kA断路器或环网柜 | ||
3 | 机构行程 | 8—35mm | 按需可定制 |
4 | 机械寿命 | >10万次 | / |
5 | 退磁温度 | >175℃ | 按需可定制 |
6 | 固有分闸时间 | <10ms | 以10kV设备为例 |
产品特点
零部件少,只有一个可动部件,无机械磨损,提高了机构的可靠性。 |
机构的机械寿命可高达10万次,与传统的电磁机构和弹簧机构相比,机械寿命至少提高3倍以上。 |
通过动铁心直接驱动真空灭弧室触头,简化了传动链,无需机械脱、锁扣装置,减少了故障源。 |
适合不同温度环境下的使用。 |
注:技术参数超出上表要求范围,请与我公司联系
