AR-3S系列重合器是本公司综合国内外先进技术,融合“智能、节能、环保、免维护”的设计理念,结合国外配电网实际状况与智能电网建设要求,采用一二次融合技术,研制的高性价比,拥有自主知识产权的新一代外贸重合器。该产品适用于变电站内作为配电线路的出线保护设备,或用在配电线路中部和重要分支线入口作为线路分段保护设备。具备测量、控制、保护、通讯、故障隔离等功能。产品功能全面、自动化、智能化程度高,是实现配网自动化和小型化变电站的首选设备。
适用环境
名称 | 单位 | 使用环境值 | |||
周围空气 温度 | 最高气温 | ℃ | +70 | ||
最低气温 | -50 | ||||
最大日温差 | K | 30 | |||
海拔 | M | ≤4500 | |||
太阳辐射强度 | W/cm2 | 0.1 | |||
污秽等级 | IV | ||||
覆冰厚度 | mm | 10 | |||
湿度 | 日相对湿度均值 | % | ≤100 | ||
月相对湿度均值 | ≤95 | ||||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系

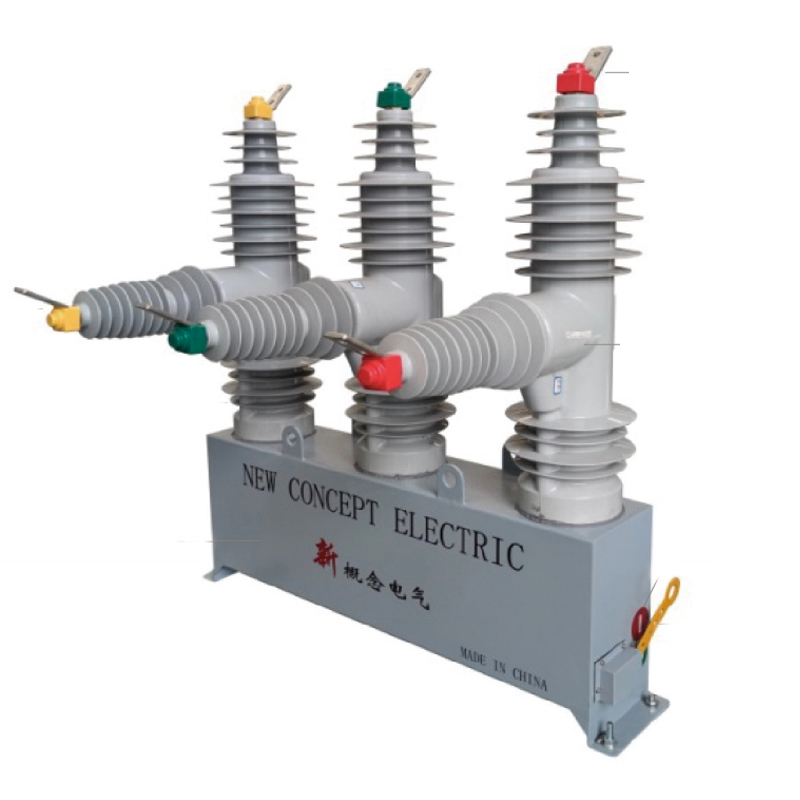

外形图及结构组成(AR-3S-33型重合器)
1.接线上端头 2.真空灭弧室 3.综合传感器 4.分/合闸指示
5.紧急分合闸把手 6.接线下端头 7.环氧树脂绝缘件 8.不锈钢箱体
外形尺寸(AR-3S-33型重合器)
AR-3S系列重合器是本公司综合国内外先进技术,融合“智能、节能、环保、免维护”的设计理念,结合国外配电网实际状况与智能电网建设要求,采用一二次融合技术,研制的高性价比,拥有自主知识产权的新一代外贸重合器。该产品适用于变电站内作为配电线路的出线保护设备,或用在配电线路中部和重要分支线入口作为线路分段保护设备。具备测量、控制、保护、通讯、故障隔离等功能。产品功能全面、自动化、智能化程度高,是实现配网自动化和小型化变电站的首选设备。
适用环境
名称 | 单位 | 使用环境值 | |||
周围空气 温度 | 最高气温 | ℃ | +70 | ||
最低气温 | -50 | ||||
最大日温差 | K | 30 | |||
海拔 | M | ≤4500 | |||
太阳辐射强度 | W/cm2 | 0.1 | |||
污秽等级 | IV | ||||
覆冰厚度 | mm | 10 | |||
湿度 | 日相对湿度均值 | % | ≤100 | ||
月相对湿度均值 | ≤95 | ||||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系
外形图及结构组成(AR-3S-33型重合器)
1.接线上端头 2.真空灭弧室 3.综合传感器 4.分/合闸指示
5.紧急分合闸把手 6.接线下端头 7.环氧树脂绝缘件 8.不锈钢箱体
外形尺寸(AR-3S-33型重合器)
主要技术参数
额定电压 | KV | 12 | 24 | 40.5 | 72.5 |
额定电流 | A | 630/1250 | 1250 | 1250/1600/200 | 2500 |
CT参数 | 根据客户要求定制 | ||||
额定频率 | Hz | 50HZ、60Hz可选 | |||
额定短时(1min)工频耐受电压 (对地/断口) | KV | 42/48 | 65/79 | 95 | 160 |
额定雷电冲击耐受电压(对地/断口) | KV | 75/85 | 125/145 | 185 | 350 |
额定短路开断电流 | KA | 20/25 | 25 | 25/31.5 | 31.5 |
额定短路关合电流(峰值) | KA | 50/63 | 63 | 63/80 | 80 |
额定短时耐受电流(4S) | KA | 20/25 | 25 | 25/31.5 | 31.5 |
额定峰值耐受电流 | KA | 50/63 | 63 | 63/80 | 80 |
额定短路电流开断次数 | 次 | 30 | 30 | 20 | 20 |
操作机构 | 永磁 | ||||
真空断路器机械寿命 | 次 | 10000(30000) | |||
外壳防护等级 | IP65(IP67) |
注:技术参数超出上表要求范围,请与我公司联系。
主要技术参数
额定电压 | KV | 12 | 24 | 40.5 | 72.5 |
额定电流 | A | 630/1250 | 1250 | 1250/1600/200 | 2500 |
CT参数 | 根据客户要求定制 | ||||
额定频率 | Hz | 50HZ、60Hz可选 | |||
额定短时(1min)工频耐受电压 (对地/断口) | KV | 42/48 | 65/79 | 95 | 160 |
额定雷电冲击耐受电压(对地/断口) | KV | 75/85 | 125/145 | 185 | 350 |
额定短路开断电流 | KA | 20/25 | 25 | 25/31.5 | 31.5 |
额定短路关合电流(峰值) | KA | 50/63 | 63 | 63/80 | 80 |
额定短时耐受电流(4S) | KA | 20/25 | 25 | 25/31.5 | 31.5 |
额定峰值耐受电流 | KA | 50/63 | 63 | 63/80 | 80 |
额定短路电流开断次数 | 次 | 30 | 30 | 20 | 20 |
操作机构 | 永磁 | ||||
真空断路器机械寿命 | 次 | 10000(30000) | |||
外壳防护等级 | IP65(IP67) |
注:技术参数超出上表要求范围,请与我公司联系。
主要功能
保护功能:自动识别故障电流,实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护,冷负荷启动抑制开断等功能。
测量功能:测量三相电流、三相电压、有功功率、无工功率、有功电量、无功电量、功率因数及频率等。
控制功能:可实现就地操作与远方控制,可根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电,实现低频自动减载,电容器自动投切,备用电源自动投切等控制功能。
数据记录功能:自动记录并存储运行、操作及故障等信息。
智能化功能:在线监测设备性能参数,在线编程,可以与配网自动化系统主站配合,实现设备的远程控制管理,实现就地、远方或分层控制式配网自动化系统功能。
主要特点
采用三永磁操作机构,零部件少, 合闸功耗低,稳定可靠.无需定期维护保养,机构寿命长达10万次;
采用户外憎水性环氧树脂作为外绝缘材料,重量轻,寿命长达40年以上无油,无SF6 ,无环境污染 ,无气体泄漏可能,符合环保要求;
采用快速算法, 使重合器器具有快速分断能力,可快速隔离故障线路,检测故障到重合器分闸切除故障线路时间小于25ms ( 10kV ),能有效地避免越级跳闸的问题;
采用单相接地保护系统,无需增加配置即可实现对小电流接地系统单相接地故障的在线判断,并按照整定值给出告警或跳闸动作;
内置电压、电流传感器,无需外置PT与CT即可高精度地提取测量,保护所需的各种电气特征量;
具有自动重合闸功能,有效避免因瞬时故障而造成的停电事故,使得配电网在无主站配合的情况下,亦能自动完成故障隔离和恢复供电功能;
采用测温与温度修正技术,使得开关设备在不同环境条件下都能可靠、稳定运行;
全不锈钢箱体,不腐蚀,免维护;
控制系统操作界面友好、全英文系统,参数设置方便、快捷。具有人性化的人机接口,可以方便的实现参数设定、动作记录查询;
具有数据记录功能,并可保留最近的256条数据记录,操作、故障等信息;
专业的电源管理模块可提供二路电源进线(AC/DC100、220V)的自动切换功能,同时具有专业的电池管理功能。
主要功能
保护功能:自动识别故障电流,实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护,冷负荷启动抑制开断等功能。
测量功能:测量三相电流、三相电压、有功功率、无工功率、有功电量、无功电量、功率因数及频率等。
控制功能:可实现就地操作与远方控制,可根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电,实现低频自动减载,电容器自动投切,备用电源自动投切等控制功能。
数据记录功能:自动记录并存储运行、操作及故障等信息。
智能化功能:在线监测设备性能参数,在线编程,可以与配网自动化系统主站配合,实现设备的远程控制管理,实现就地、远方或分层控制式配网自动化系统功能。
主要特点
采用三永磁操作机构,零部件少, 合闸功耗低,稳定可靠.无需定期维护保养,机构寿命长达10万次;
采用户外憎水性环氧树脂作为外绝缘材料,重量轻,寿命长达40年以上无油,无SF6 ,无环境污染 ,无气体泄漏可能,符合环保要求;
采用快速算法, 使重合器器具有快速分断能力,可快速隔离故障线路,检测故障到重合器分闸切除故障线路时间小于25ms ( 10kV ),能有效地避免越级跳闸的问题;
采用单相接地保护系统,无需增加配置即可实现对小电流接地系统单相接地故障的在线判断,并按照整定值给出告警或跳闸动作;
内置电压、电流传感器,无需外置PT与CT即可高精度地提取测量,保护所需的各种电气特征量;
具有自动重合闸功能,有效避免因瞬时故障而造成的停电事故,使得配电网在无主站配合的情况下,亦能自动完成故障隔离和恢复供电功能;
采用测温与温度修正技术,使得开关设备在不同环境条件下都能可靠、稳定运行;
全不锈钢箱体,不腐蚀,免维护;
控制系统操作界面友好、全英文系统,参数设置方便、快捷。具有人性化的人机接口,可以方便的实现参数设定、动作记录查询;
具有数据记录功能,并可保留最近的256条数据记录,操作、故障等信息;
专业的电源管理模块可提供二路电源进线(AC/DC100、220V)的自动切换功能,同时具有专业的电池管理功能。
