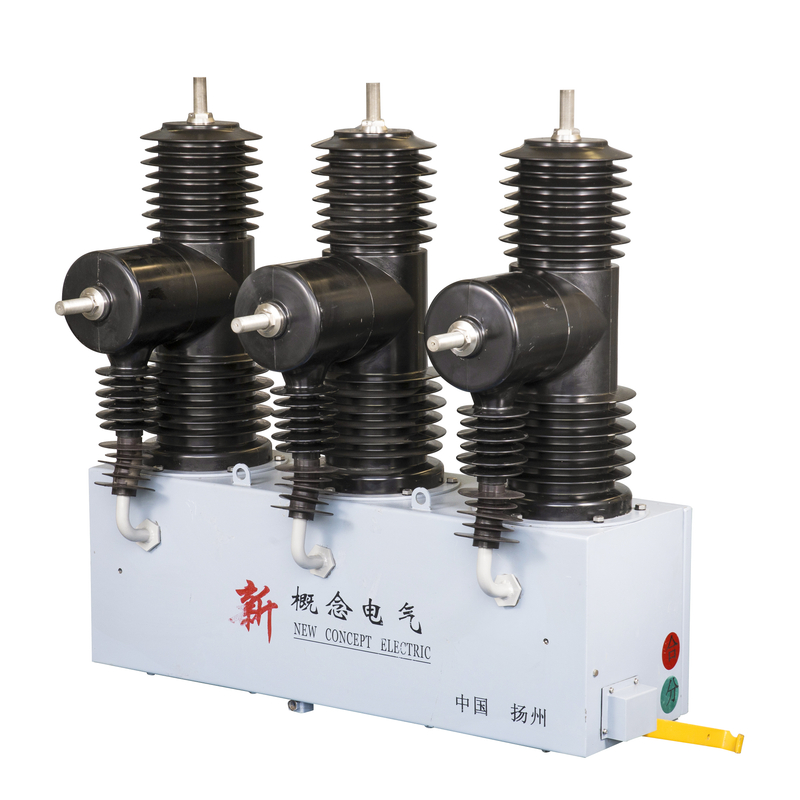

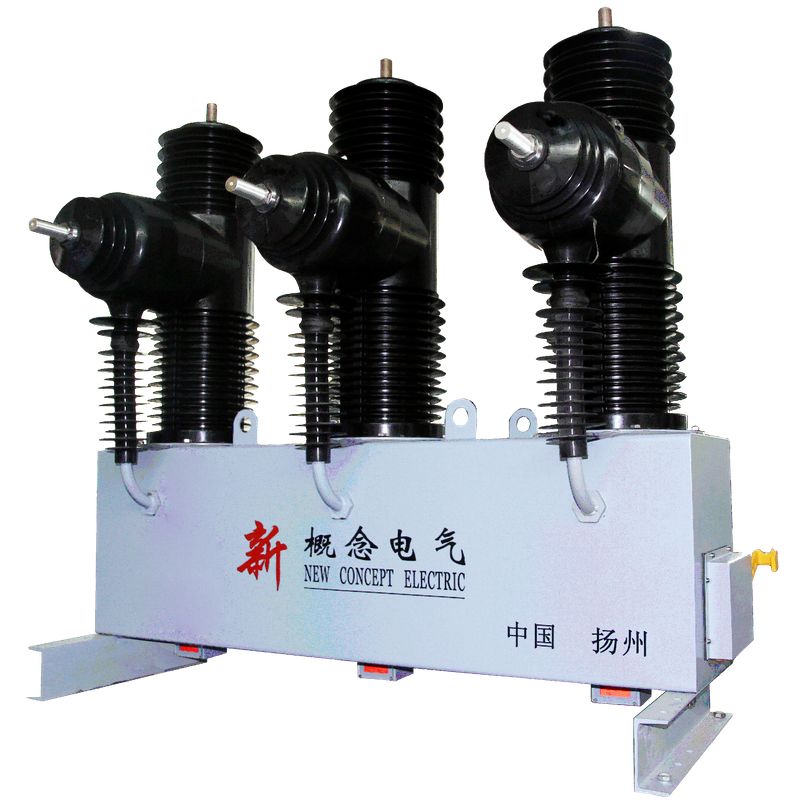

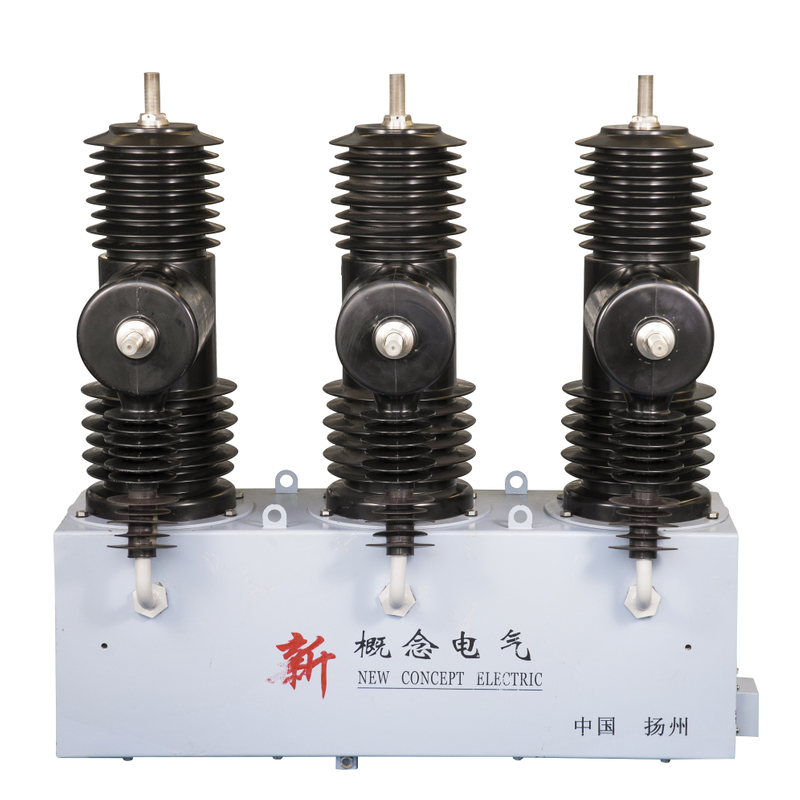

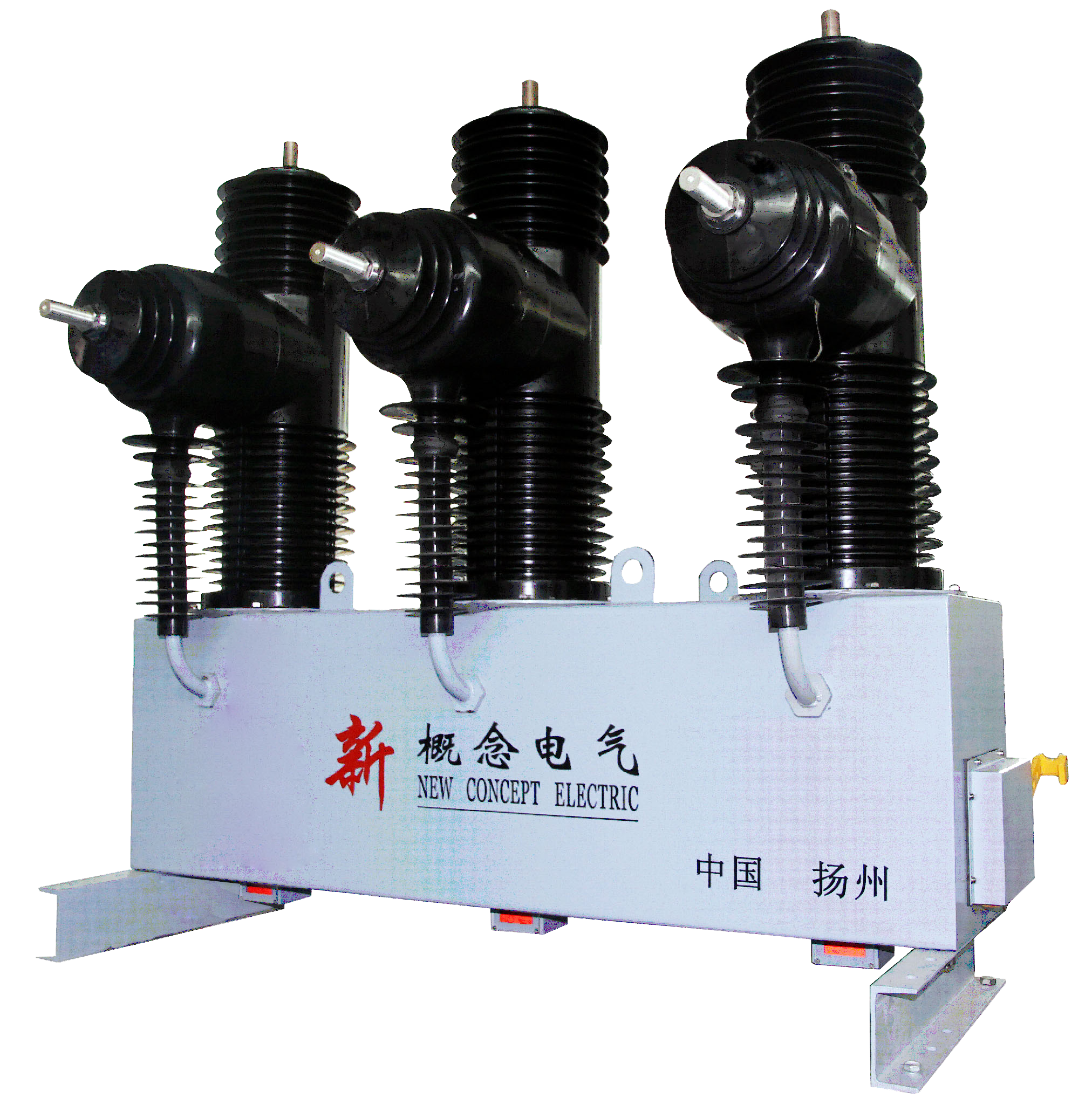

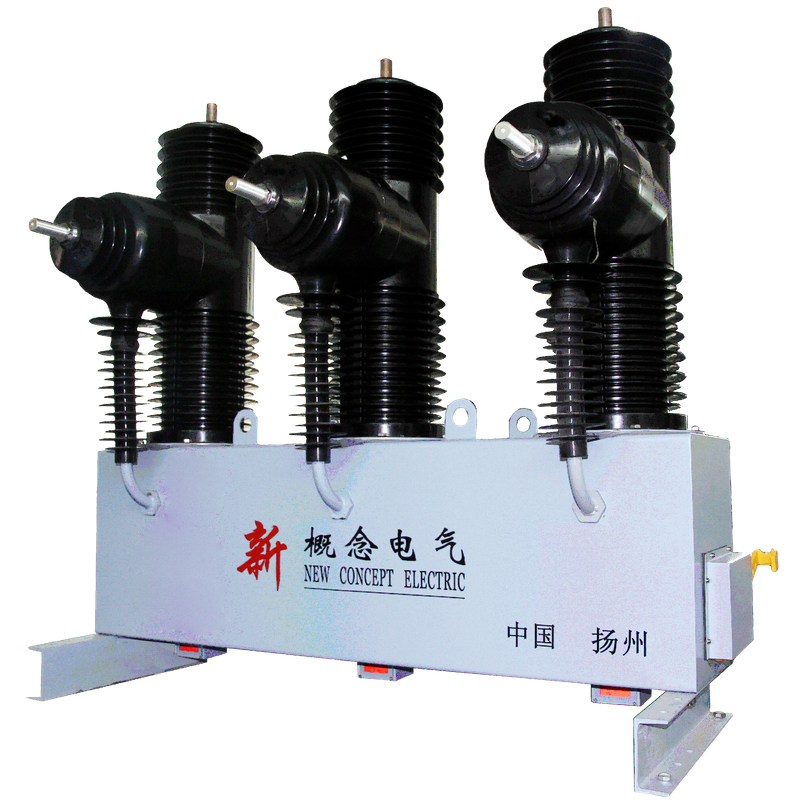

我们公司开发和生产AB-3S系列断路器是在家里整合国内外先进技术,体现“智能,节能,环保的设计理念,新一代的户外智能真空断路器具有自主知识产权免维护”,结合国内电力分配网络和施工要求,采用第一和第二侧组合技术的实际情况。该产品已大大施加到变电站和配电网络的各种尺度在全国作为变电站的引出线,线分割或用户边界开关。其功能,例如测量,控制,保护,通讯,故障隔离,以及网络重建,等。质量已被用户的确认。该产品具有功能全面,自动化程度高,智能化。它是实现配电网自动化和小规模电力变电站的优选设备。
描述 | 单位 | 使用环境 | |
周围空气温度 | 最高温度 | ℃ | + 70 |
最低温度 | -50 | ||
最大日温差 | K | 30 | |
高度 | m | ≤4500 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污染类 | IV | ||
结冰厚度 | mm | 10 | |
湿度 | 每日相对湿度的平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
地震耐受能力 | ℃ | ≤8 |
备注:请与我公司联系,如果如上表所需的环境参数超出范围。
我们公司开发和生产AB-3S系列断路器是在家里整合国内外先进技术,体现“智能,节能,环保的设计理念,新一代的户外智能真空断路器具有自主知识产权免维护”,结合国内电力分配网络和施工要求,采用第一和第二侧组合技术的实际情况。该产品已大大施加到变电站和配电网络的各种尺度在全国作为变电站的引出线,线分割或用户边界开关。其功能,例如测量,控制,保护,通讯,故障隔离,以及网络重建,等。质量已被用户的确认。该产品具有功能全面,自动化程度高,智能化。它是实现配电网自动化和小规模电力变电站的优选设备。
描述 | 单位 | 使用环境 | |
周围空气温度 | 最高温度 | ℃ | + 70 |
最低温度 | -50 | ||
最大日温差 | K | 30 | |
高度 | m | ≤4500 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污染类 | IV | ||
结冰厚度 | mm | 10 | |
湿度 | 每日相对湿度的平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
地震耐受能力 | ℃ | ≤8 |
备注:请与我公司联系,如果如上表所需的环境参数超出范围。
额定电压 | kV | 40.5 | ||||
额定电流 | A | 1250/1600/2000 | ||||
CT参数 | 根据客户要求定制 | |||||
额定频率 | Hz | 50 | ||||
额定短时(1min)工频耐受电压(对地/断口) | kV | 95 | ||||
额定雷电冲击耐受电压(对地/断口) | kV | 185 | ||||
额定短路开断电流 | kA | 25/31.5 | ||||
额定短路关合电流(峰值) | kA | 63/80 | ||||
额定短时耐受电流(4s) | kA | 25/31.5 | ||||
额定峰值耐受电流 | kA | 63/80 | ||||
额定短路电流开断次数 | 次 | 20 | ||||
操作机构 | 永磁 | |||||
真空断路器的机械寿命 | 次 | 10000(30000) | ||||
外壳防护等级 | IP65(IP67) |
额定电压 | kV | 40.5 | ||||
额定电流 | A | 1250/1600/2000 | ||||
CT参数 | 根据客户要求定制 | |||||
额定频率 | Hz | 50 | ||||
额定短时(1min)工频耐受电压(对地/断口) | kV | 95 | ||||
额定雷电冲击耐受电压(对地/断口) | kV | 185 | ||||
额定短路开断电流 | kA | 25/31.5 | ||||
额定短路关合电流(峰值) | kA | 63/80 | ||||
额定短时耐受电流(4s) | kA | 25/31.5 | ||||
额定峰值耐受电流 | kA | 63/80 | ||||
额定短路电流开断次数 | 次 | 20 | ||||
操作机构 | 永磁 | |||||
真空断路器的机械寿命 | 次 | 10000(30000) | ||||
外壳防护等级 | IP65(IP67) |
主要特点:
采用三个永磁操作机构,几组件,低关闭电流,工作稳定可靠,无需经常维护,机械寿命长达100000次。
使用室外疏水型环氧树脂作为外部的绝缘材料,重量轻,寿命时间超过40年,无油和SF6,不污染环境,无可能性气体泄漏,符合环保要求。
使用快速算法,使断路器具有快速分断能力,快速隔离故障线路。从检查故障到切断用断路器故障线路的时间小于25毫秒(10kV的),并能有效地避免过度水平的跳闸问题。
采用单相接地保护系统,实现对小电流接地系统的单相接地故障的在线判定不添加新设备。并根据设定值发布警告或跳闸动作。
内置电压,电流传感器,能够提取各种测量和高精度地保护电气参数的没有外部PT和CT。
具有自动重合闸功能,能有效避免因瞬时故障断电事故,可以自动完成故障隔离和恢复体力的功能没有主站的配电网络的合作。
使用温度测量和校正技术,使开关工作可靠,稳定地在各地的国家不同的环境条件下。
不锈钢箱体,无腐蚀,免维护。
专业的电池管理模块,可以提供第二能量传入(AC / DC100,220V)自动切换功能,同时有专业的电池管理功能。
可选功能:
特殊的遥控器可实现远程控制操作,而不需要爬上极进行停电及传送操作;
备用电源自动控制箱可以实现双能量传输线路自动切换;
具有集成设计(10kV的断路器)高压隔离开关,使结构紧凑,安装和检查容易;
超级电容器或电池(铅酸或锂电池)是作为备用电源;
故障录波功能,可以保存最新的50条数据记录;
自动重合闸功能;
GSM移动电话的短消息功能可以把开关动作信息指定的移动用户。
可选GPRS无线通信和光纤通信,支持中国,英国短消息,提供RS232 / RS485和RJ45以太网端口,通信协议可以灵活地根据需要,支撑101,104,61850和其它通信协议和衍生物协议配置。
可选手握PDA可以实现远程消息,遥测,远程控制,远程函数调节功能,控制器在PDA发送自检命令,并发送自检信息反馈给PDA终端。
开关技术可选的同步:基于负载特性,自动搜索零交叉点,自适应开关参数离散和环境因素的影响,实现对关闭动作同步,抑制过电压和有效开关浪涌的操作,特别是适应于开关电容器和变压器
主功能:
保护功能 | 自动识别故障电流,实现瞬间切断电流,时间限制电流断,时间过电流, 定向过电流,过电压,欠电压,小电流接地系统单相接地保护, 冷负荷起动抑制断点功能等。 |
测量功能 | 测量三相电流,三相电压,有功功率,无功功率,活性能量,无功能量,峰值/谷值电,功率因数和频率,等。 |
控制功能 | 可以实现现场操作和远程控制,可根据需要自动地实现线路故障的位置,故障隔离和迅速恢复非故障线路的电力供应,实现低频自动减载,电容器自动切换,备用电源的自动切换功能和其他控制功能。 |
数据记录功能 | 记录并保存操作,并自动故障信息。 |
智能功能 | 可以进行上线的电网参数综合分析,监控线断路器的性能参数,在线编程,以分销网络的自动系统主站的合作,实现开关设备的远程控制管理,实现本地,远程和分级控制型分布网络自动系统功能。 |
注意:如果您需要其他功能,请与本公司联系
主要特点:
采用三个永磁操作机构,几组件,低关闭电流,工作稳定可靠,无需经常维护,机械寿命长达100000次。
使用室外疏水型环氧树脂作为外部的绝缘材料,重量轻,寿命时间超过40年,无油和SF6,不污染环境,无可能性气体泄漏,符合环保要求。
使用快速算法,使断路器具有快速分断能力,快速隔离故障线路。从检查故障到切断用断路器故障线路的时间小于25毫秒(10kV的),并能有效地避免过度水平的跳闸问题。
采用单相接地保护系统,实现对小电流接地系统的单相接地故障的在线判定不添加新设备。并根据设定值发布警告或跳闸动作。
内置电压,电流传感器,能够提取各种测量和高精度地保护电气参数的没有外部PT和CT。
具有自动重合闸功能,能有效避免因瞬时故障断电事故,可以自动完成故障隔离和恢复体力的功能没有主站的配电网络的合作。
使用温度测量和校正技术,使开关工作可靠,稳定地在各地的国家不同的环境条件下。
不锈钢箱体,无腐蚀,免维护。
专业的电池管理模块,可以提供第二能量传入(AC / DC100,220V)自动切换功能,同时有专业的电池管理功能。
可选功能:
特殊的遥控器可实现远程控制操作,而不需要爬上极进行停电及传送操作;
备用电源自动控制箱可以实现双能量传输线路自动切换;
具有集成设计(10kV的断路器)高压隔离开关,使结构紧凑,安装和检查容易;
超级电容器或电池(铅酸或锂电池)是作为备用电源;
故障录波功能,可以保存最新的50条数据记录;
自动重合闸功能;
GSM移动电话的短消息功能可以把开关动作信息指定的移动用户。
可选GPRS无线通信和光纤通信,支持中国,英国短消息,提供RS232 / RS485和RJ45以太网端口,通信协议可以灵活地根据需要,支撑101,104,61850和其它通信协议和衍生物协议配置。
可选手握PDA可以实现远程消息,遥测,远程控制,远程函数调节功能,控制器在PDA发送自检命令,并发送自检信息反馈给PDA终端。
开关技术可选的同步:基于负载特性,自动搜索零交叉点,自适应开关参数离散和环境因素的影响,实现对关闭动作同步,抑制过电压和有效开关浪涌的操作,特别是适应于开关电容器和变压器
主功能:
保护功能 | 自动识别故障电流,实现瞬间切断电流,时间限制电流断,时间过电流, 定向过电流,过电压,欠电压,小电流接地系统单相接地保护, 冷负荷起动抑制断点功能等。 |
测量功能 | 测量三相电流,三相电压,有功功率,无功功率,活性能量,无功能量,峰值/谷值电,功率因数和频率,等。 |
控制功能 | 可以实现现场操作和远程控制,可根据需要自动地实现线路故障的位置,故障隔离和迅速恢复非故障线路的电力供应,实现低频自动减载,电容器自动切换,备用电源的自动切换功能和其他控制功能。 |
数据记录功能 | 记录并保存操作,并自动故障信息。 |
智能功能 | 可以进行上线的电网参数综合分析,监控线断路器的性能参数,在线编程,以分销网络的自动系统主站的合作,实现开关设备的远程控制管理,实现本地,远程和分级控制型分布网络自动系统功能。 |
注意:如果您需要其他功能,请与本公司联系
