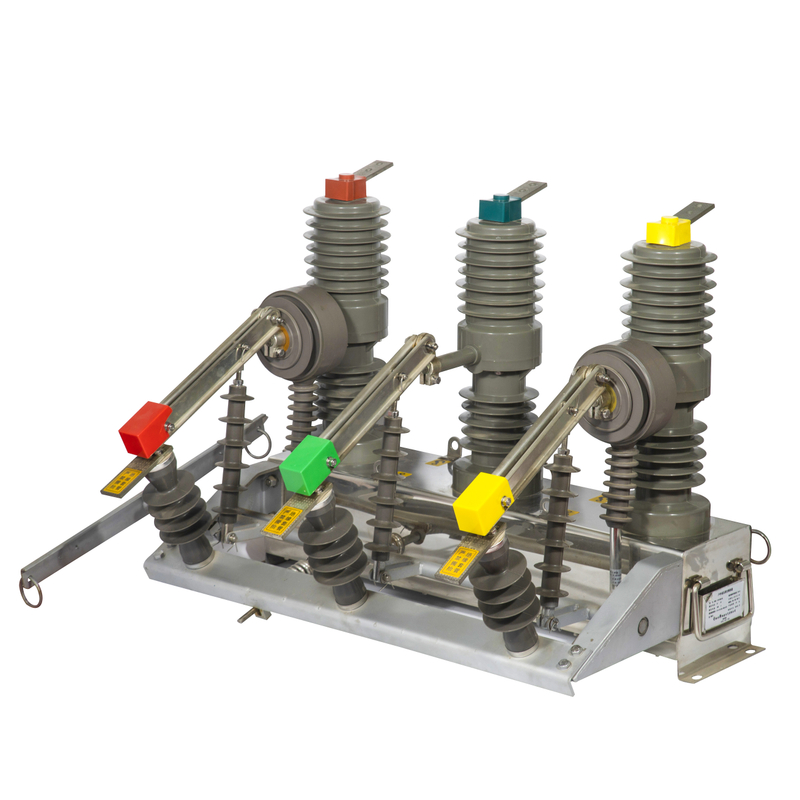

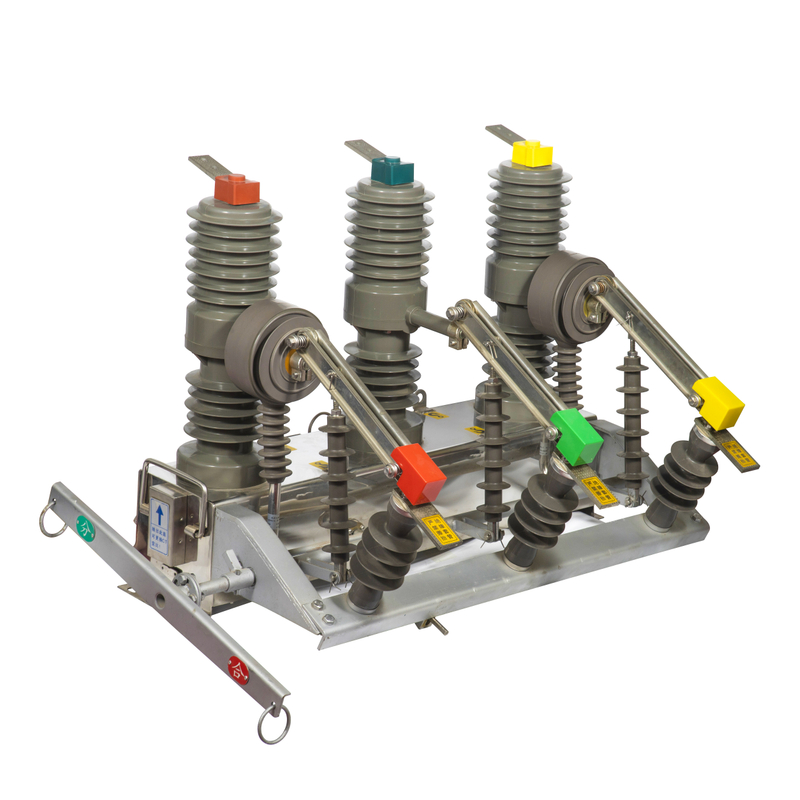

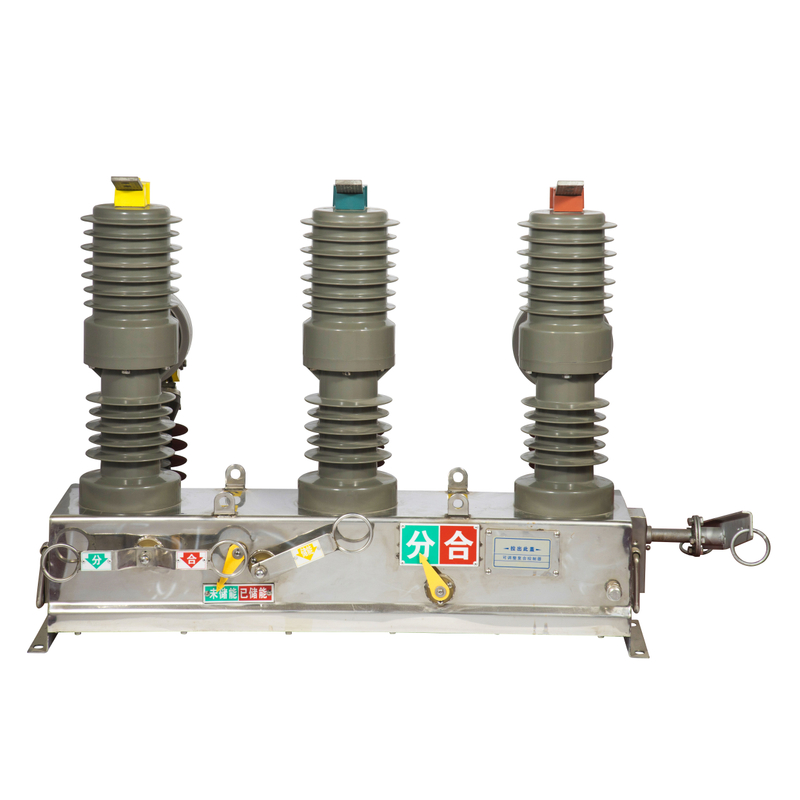

ZW32型户外柱上高压真空断路器是额定电压12kV,三相交流50Hz的户外高压开关设备,主要用于开断、关合电力系统中的负荷电流,过载电流和短路电流;适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于农村电网及频繁操作的场所,特别是用于城网和农网的改造需要,加装控制箱后可实现配网自动化功能。
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
ZW32型户外柱上高压真空断路器是额定电压12kV,三相交流50Hz的户外高压开关设备,主要用于开断、关合电力系统中的负荷电流,过载电流和短路电流;适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于农村电网及频繁操作的场所,特别是用于城网和农网的改造需要,加装控制箱后可实现配网自动化功能。
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
额定电压 | kV | 12 |
额定电流 | A | 630/1250 |
CT参数 | 根据客户要求定制 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路开断电流 | kA | 20/25 |
额定短路关合电流(峰值) | kA | 50/63 |
额定短时耐受电流(4s) | kA | 20/25 |
额定峰值耐受电流 | kA | 50/63 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 |
额定电压 | kV | 12 |
额定电流 | A | 630/1250 |
CT参数 | 根据客户要求定制 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路开断电流 | kA | 20/25 |
额定短路关合电流(峰值) | kA | 50/63 |
额定短时耐受电流(4s) | kA | 20/25 |
额定峰值耐受电流 | kA | 50/63 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 |
断路器采用三相支柱式结构,并且具有字符,如稳定可靠的开断性能,无火灾和爆炸,免维护,体积小,重量轻,寿命长,ECT的危险。断路器采用密封结构,密封性能好,以及改善防潮和防露的表现,特别是在寒冷和潮湿地区有帮助的;
使用室内环氧树脂,其围绕由硅凝胶作为固体绝缘方法具有较高的和耐低温性,耐紫外线性和抗老化性的字符;
操作机构采用小型化的弹簧操作机构,其具有能量存储马达的低功率,打开和关闭的低能量消耗,机制传输的直接传输模式中,更少的部件和高可靠性;
断路器打开和关闭操作可以使用手动操作,电动操作或遥控操作,可与智能控制器合作,以实现配电自动化,并且还可以与重合器控制器合作,使自动重合器分段器或;
断路器可配三相联动断路器,并有当切断器被切断明显断裂,并且它具有防错与断路器本体互锁装置。
断路器采用三相支柱式结构,并且具有字符,如稳定可靠的开断性能,无火灾和爆炸,免维护,体积小,重量轻,寿命长,ECT的危险。断路器采用密封结构,密封性能好,以及改善防潮和防露的表现,特别是在寒冷和潮湿地区有帮助的;
使用室内环氧树脂,其围绕由硅凝胶作为固体绝缘方法具有较高的和耐低温性,耐紫外线性和抗老化性的字符;
操作机构采用小型化的弹簧操作机构,其具有能量存储马达的低功率,打开和关闭的低能量消耗,机制传输的直接传输模式中,更少的部件和高可靠性;
断路器打开和关闭操作可以使用手动操作,电动操作或遥控操作,可与智能控制器合作,以实现配电自动化,并且还可以与重合器控制器合作,使自动重合器分段器或;
断路器可配三相联动断路器,并有当切断器被切断明显断裂,并且它具有防错与断路器本体互锁装置。
