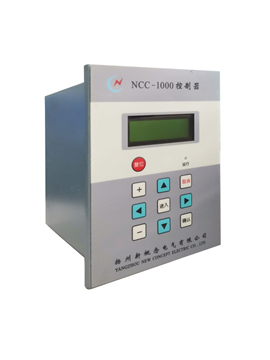

NCC-1000型智能控制器是我公司积累多年电力成套研发、生产经验,吸收国内外先进技术,自主研发生产的一款经济型综合保护装置,装置结构设计紧凑、体积小巧,该控制器具有独特的快速保护功能、单相接地保护功能、低电压闭锁功能,并集测量、控制、保护、通讯等功能于一体,实现了产品技术上的更新换代。该控制器操作方便、抗电磁干扰能力强,并可在线编程,扩展升级方便。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -40 | ||
最大日温差 | K | 30 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 |
NCC-1000型智能控制器是我公司积累多年电力成套研发、生产经验,吸收国内外先进技术,自主研发生产的一款经济型综合保护装置,装置结构设计紧凑、体积小巧,该控制器具有独特的快速保护功能、单相接地保护功能、低电压闭锁功能,并集测量、控制、保护、通讯等功能于一体,实现了产品技术上的更新换代。该控制器操作方便、抗电磁干扰能力强,并可在线编程,扩展升级方便。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -40 | ||
最大日温差 | K | 30 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 |
主要技术参数
序号 | 名称 | 参数 |
1 | 工作电源 | DC12V/DC24V |
2 | 三相电流输入范围 | 0~50A |
3 | 三相电压输入范围 | 0~0.78V |
4 | 定值误差 | <1.0%*In; |
5 | 电流整定范围(一次CT变比为In/1): | 0.02In~In或0.15In~10In |
6 | 电流保护动作时间 | <11ms; |
7 | 整机静态功耗 | <5W |
注:技术参数超出上表要求范围,请与我公司联系
主要技术参数
序号 | 名称 | 参数 |
1 | 工作电源 | DC12V/DC24V |
2 | 三相电流输入范围 | 0~50A |
3 | 三相电压输入范围 | 0~0.78V |
4 | 定值误差 | <1.0%*In; |
5 | 电流整定范围(一次CT变比为In/1): | 0.02In~In或0.15In~10In |
6 | 电流保护动作时间 | <11ms; |
7 | 整机静态功耗 | <5W |
注:技术参数超出上表要求范围,请与我公司联系
产品特点
快速数据采集与处理单元:采用高速微控制器芯片实现快速数据采集与运算,并进行快速判断后给出执行命令;采用14位AD转换芯片实现模拟信号的高精度测量;具有丰富的接口; |
模拟量输入电路:将三相电压与三相电流信号经过隔离后,进行滤波处理,再经过运放电路后送A/D口; |
开关量输入电路:将开关量信号进行光电隔离、磁隔离、滤除干扰后送到快速数据采集与处理单元的I/O口; |
开关量快速输出电路:用电子式分合闸驱动电路来代替传统的机械式触点继电器; |
本地人机接口:包括LCD液晶显示器与键盘输入,可在当地进行参数设置或观察实时数据与故障记录; |
远程通讯接口:标准的RS232接口,可通过各种通讯介质与远程监控中心进行数据交换,进行参数设置或远程监控,或通过无线猫发送短消息; |
电源管理系统:内部电源隔离与选通。 |
产品特点
快速数据采集与处理单元:采用高速微控制器芯片实现快速数据采集与运算,并进行快速判断后给出执行命令;采用14位AD转换芯片实现模拟信号的高精度测量;具有丰富的接口; |
模拟量输入电路:将三相电压与三相电流信号经过隔离后,进行滤波处理,再经过运放电路后送A/D口; |
开关量输入电路:将开关量信号进行光电隔离、磁隔离、滤除干扰后送到快速数据采集与处理单元的I/O口; |
开关量快速输出电路:用电子式分合闸驱动电路来代替传统的机械式触点继电器; |
本地人机接口:包括LCD液晶显示器与键盘输入,可在当地进行参数设置或观察实时数据与故障记录; |
远程通讯接口:标准的RS232接口,可通过各种通讯介质与远程监控中心进行数据交换,进行参数设置或远程监控,或通过无线猫发送短消息; |
电源管理系统:内部电源隔离与选通。 |
