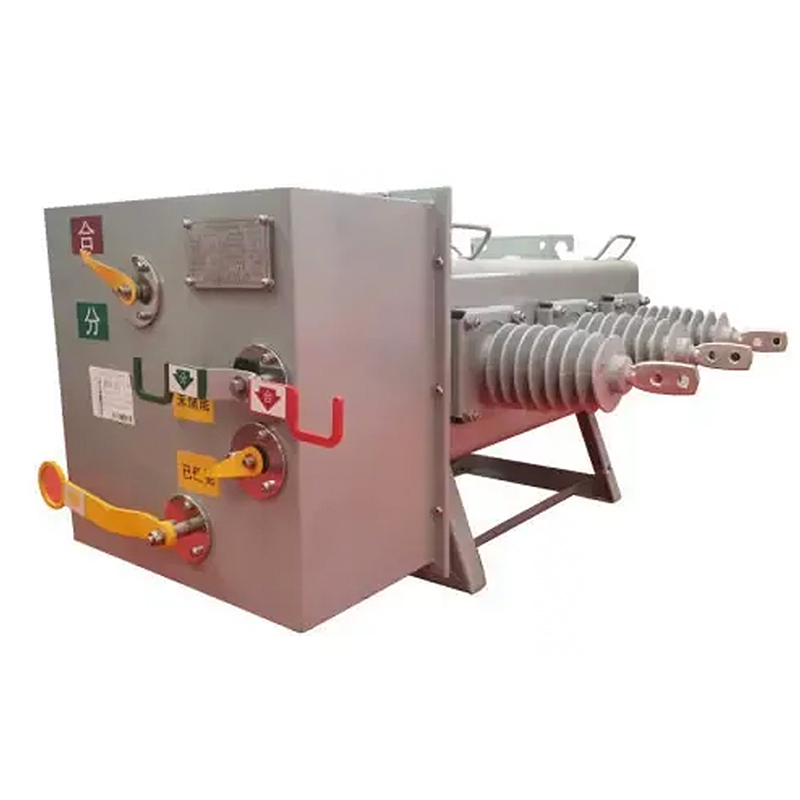

LW-12 / 630-20户外高压交流断路器,它集成的“智能,安全和免费维修”的设计理念,融合了配电网的实际情况,智能电网建设在中国的要求,采用了主和次级集成技术,设计和开发一个新的类型的断路器,其完全满足初级和次级积分电路断路器组的全国网络的要求
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -20 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
LW-12 / 630-20户外高压交流断路器,它集成的“智能,安全和免费维修”的设计理念,融合了配电网的实际情况,智能电网建设在中国的要求,采用了主和次级集成技术,设计和开发一个新的类型的断路器,其完全满足初级和次级积分电路断路器组的全国网络的要求
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -20 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
额定电压 | kV | 12 |
额定电流 | A | 630 |
CT参数 | 满足国网一二次融合参数要求 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路开断电流 | kA | 20/25 |
额定短路关合电流(峰值) | kA | 50/63 |
额定短时耐受电流(4s) | kA | 20/25 |
额定峰值耐受电流 | kA | 50/63 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 |
注:技术参数超出上表要求范围,请与我公司联系
额定电压 | kV | 12 |
额定电流 | A | 630 |
CT参数 | 满足国网一二次融合参数要求 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路开断电流 | kA | 20/25 |
额定短路关合电流(峰值) | kA | 50/63 |
额定短时耐受电流(4s) | kA | 20/25 |
额定峰值耐受电流 | kA | 50/63 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 |
注:技术参数超出上表要求范围,请与我公司联系
主要特点
外壳采用不锈钢制造,达到了永久使用的耐腐蚀要求
增加了防爆泄压装置,避免因开关内部电弧故障压力增高导致断路器炸裂
进出线端子可改选成绝缘电缆型,能有效地避免因外来因素而引发的相间闪络故障
装设了低气压闭锁装置,使气体压力处于双重控制状态,提高了开关运行的可靠性
将进出线端套改为有机绝缘子型,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂,大大提高了断路器运行的可靠性
装设了手动闭锁装置,在停电作业时,有效地防止误操作
开关的相间距离加大到250mm,可大大降低相间闪络、短路故障
主要特点
外壳采用不锈钢制造,达到了永久使用的耐腐蚀要求
增加了防爆泄压装置,避免因开关内部电弧故障压力增高导致断路器炸裂
进出线端子可改选成绝缘电缆型,能有效地避免因外来因素而引发的相间闪络故障
装设了低气压闭锁装置,使气体压力处于双重控制状态,提高了开关运行的可靠性
将进出线端套改为有机绝缘子型,彻底杜绝因外力和雷电造成的瓷瓶破裂和因瓷质因素造成的开裂,大大提高了断路器运行的可靠性
装设了手动闭锁装置,在停电作业时,有效地防止误操作
开关的相间距离加大到250mm,可大大降低相间闪络、短路故障
