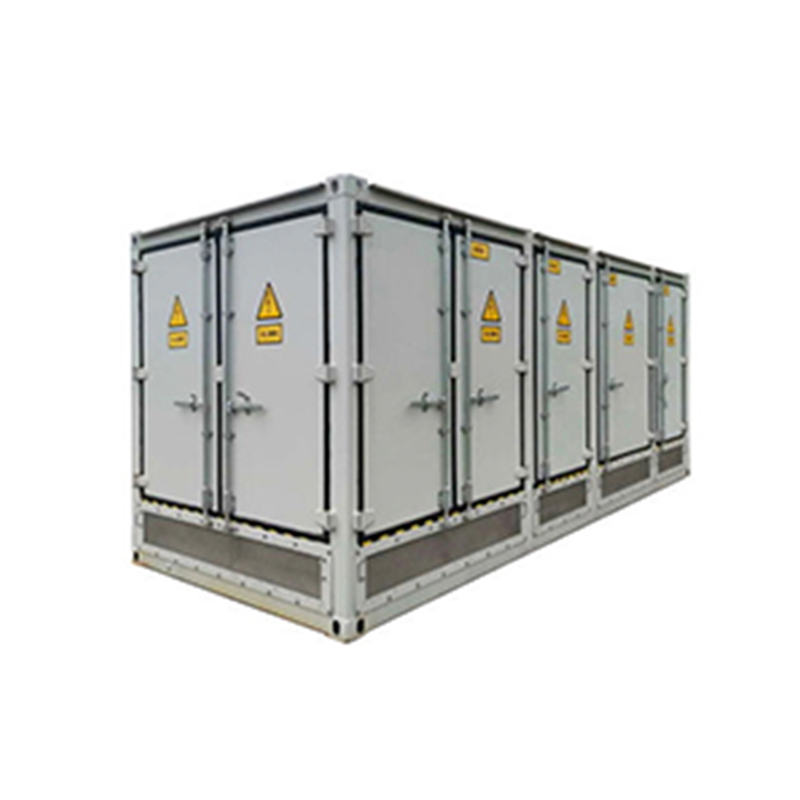

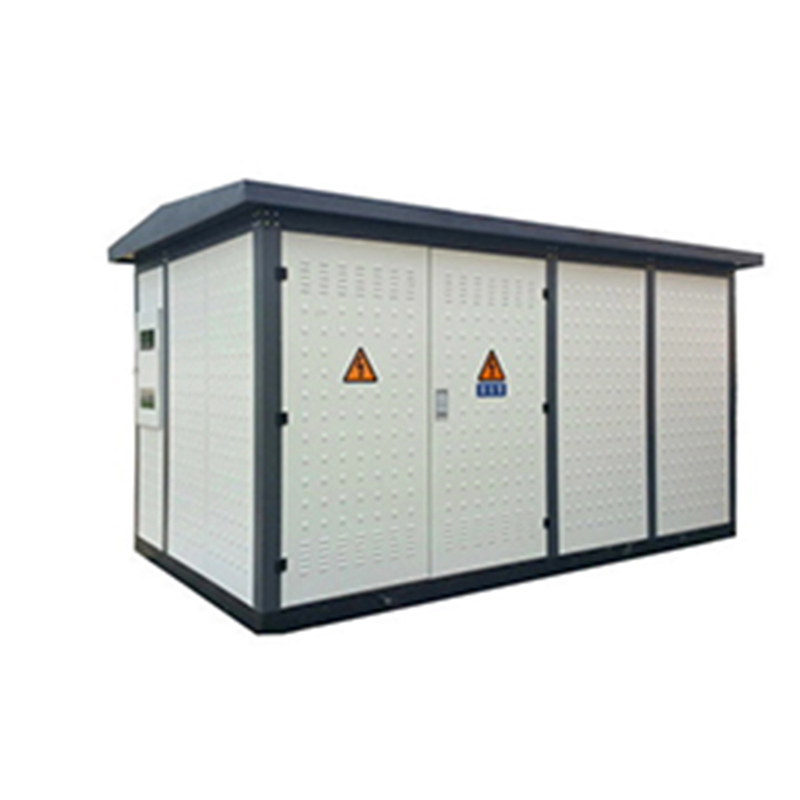

YB-12/0.4型高压/低压预装式变电站,是扬州新概念电气有限公司在总结多年来预装式变电站的现场服务和运行经验的基础上,消化吸收国外先进技术和设计理念,专门为我国城市配网而设计制造的新型产品,外壳有铝金合板、钢板、复合板等多种材料选择,内衬绝热材料,顶盖为双层,可有效防止热辐射,箱内设有降温设施及防凝露设备。具有供电可靠、结构合理、外形快速、灵活、操作方便,体积小、美观大方等卓越性能。主要用于10kV的城乡电网中,也适用于工矿企业、机场、车站、港口、高速公路、地铁等公共场所。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
YB-12/0.4型高压/低压预装式变电站,是扬州新概念电气有限公司在总结多年来预装式变电站的现场服务和运行经验的基础上,消化吸收国外先进技术和设计理念,专门为我国城市配网而设计制造的新型产品,外壳有铝金合板、钢板、复合板等多种材料选择,内衬绝热材料,顶盖为双层,可有效防止热辐射,箱内设有降温设施及防凝露设备。具有供电可靠、结构合理、外形快速、灵活、操作方便,体积小、美观大方等卓越性能。主要用于10kV的城乡电网中,也适用于工矿企业、机场、车站、港口、高速公路、地铁等公共场所。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
项目 | 单位 | 参数 | |
高压单元 | 额定电压 | kV | 12 |
额定频率 | Hz | 50 | |
1min额定工频耐受电压(对地、相间/断口) | kV | 42/48 | |
额定雷电冲击耐受电压(对地、相间/断口) | kV | 75/85 | |
额定电流 | A | 630 | |
额定短时耐受电流 | kA | 20 | |
额定峰值耐受电流 | kA | 50 | |
低压单元 | 额定电压 | V | 400 |
主回路额定电流 | A | 100~2500 | |
额定短时耐受电流(接地回路) | kA | 12.5 | |
额定峰值耐受电流(接地回路) | kV | 31.5 | |
馈线回路电流 | A | 10~630 | |
馈线回路数 | 路 | 1~12 | |
补偿容量 | kVar | 按变压器容量20%~40% | |
变压器单元 | 额定容量 | kVA | 30~1250 |
阻抗电压 | % | 4/6 | |
分接范围 | ±2X2.5%,±5% | ||
联结组别 | Dyn11,Yyn0 | ||
箱体 | 外壳防护等级 | IP33D | |
声级水平 | dB | 国标 |
注:技术参数超出上表要求范围,请与我公司联系
项目 | 单位 | 参数 | |
高压单元 | 额定电压 | kV | 12 |
额定频率 | Hz | 50 | |
1min额定工频耐受电压(对地、相间/断口) | kV | 42/48 | |
额定雷电冲击耐受电压(对地、相间/断口) | kV | 75/85 | |
额定电流 | A | 630 | |
额定短时耐受电流 | kA | 20 | |
额定峰值耐受电流 | kA | 50 | |
低压单元 | 额定电压 | V | 400 |
主回路额定电流 | A | 100~2500 | |
额定短时耐受电流(接地回路) | kA | 12.5 | |
额定峰值耐受电流(接地回路) | kV | 31.5 | |
馈线回路电流 | A | 10~630 | |
馈线回路数 | 路 | 1~12 | |
补偿容量 | kVar | 按变压器容量20%~40% | |
变压器单元 | 额定容量 | kVA | 30~1250 |
阻抗电压 | % | 4/6 | |
分接范围 | ±2X2.5%,±5% | ||
联结组别 | Dyn11,Yyn0 | ||
箱体 | 外壳防护等级 | IP33D | |
声级水平 | dB | 国标 |
注:技术参数超出上表要求范围,请与我公司联系
结构紧凑,体积小,占地少,运输、外形方便,箱变结构形式分为“目”字、“品”字。 |
外壳具有坚固、隔热、防尘、防潮、防小动物等特点,外壳可采用敷铝锌板、普通钢板、不锈钢板、彩钢板、环保型非金属(GRC)材料等多种材质,使之具有较强的机械性能、耐侯性能、防腐性能。外观颜色和图案可根据客户需要定制,使其更好的与周围建筑相谐调 |
采用迷宫板式结构,不仅外型美观,拆卸方便,而且具有良好的通风扇热性能。保护性能完善,操作方便,可对高、低压侧进行计量 |
变压器单元可采用S11、S(B)H15等系列全密封油浸变压器,也可采用SCB及SGB干式变压器 |
高压柜可使用气体绝缘环网柜、固体绝缘环网柜满足不同现场及气候条件的需求 |
注:如需其他功能要求,请与我公司联系。
结构紧凑,体积小,占地少,运输、外形方便,箱变结构形式分为“目”字、“品”字。 |
外壳具有坚固、隔热、防尘、防潮、防小动物等特点,外壳可采用敷铝锌板、普通钢板、不锈钢板、彩钢板、环保型非金属(GRC)材料等多种材质,使之具有较强的机械性能、耐侯性能、防腐性能。外观颜色和图案可根据客户需要定制,使其更好的与周围建筑相谐调 |
采用迷宫板式结构,不仅外型美观,拆卸方便,而且具有良好的通风扇热性能。保护性能完善,操作方便,可对高、低压侧进行计量 |
变压器单元可采用S11、S(B)H15等系列全密封油浸变压器,也可采用SCB及SGB干式变压器 |
高压柜可使用气体绝缘环网柜、固体绝缘环网柜满足不同现场及气候条件的需求 |
注:如需其他功能要求,请与我公司联系。
