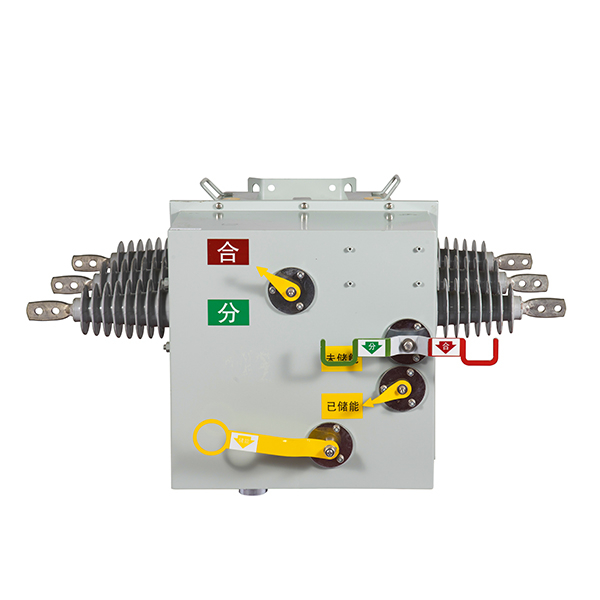

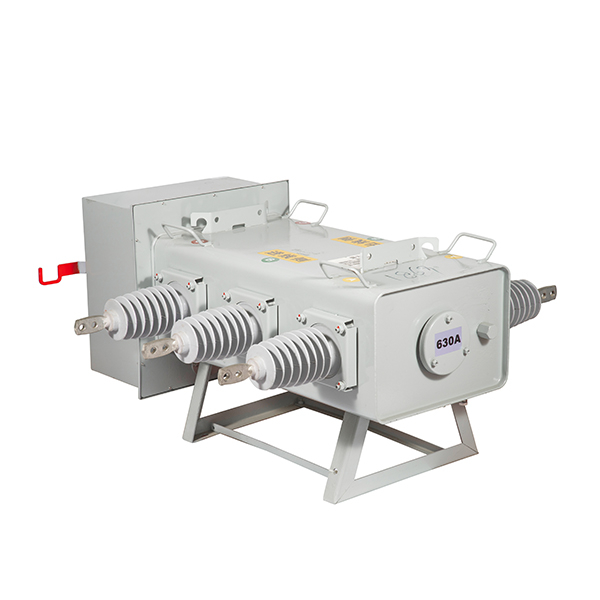

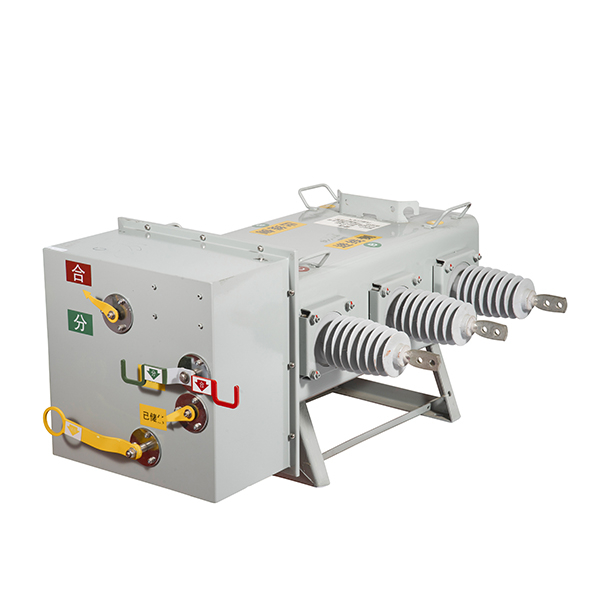

FZW28-12型柱上高压交流真空负荷开关使用于柱上安装的场合,具有手动和电动操作功能,开关本体在日本东芝公司VSP5-12的基础上进行了优化,更合适我国配电网使用的要求,本开关为免维护负荷开关,采用真空灭弧和SF6气体作对地及相间绝缘介质。适用于10KV配电线路用户进线的责任分界点处,也可以适用于符合要求的分支线连接处。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -20 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
FZW28-12型柱上高压交流真空负荷开关使用于柱上安装的场合,具有手动和电动操作功能,开关本体在日本东芝公司VSP5-12的基础上进行了优化,更合适我国配电网使用的要求,本开关为免维护负荷开关,采用真空灭弧和SF6气体作对地及相间绝缘介质。适用于10KV配电线路用户进线的责任分界点处,也可以适用于符合要求的分支线连接处。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | -20 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤3000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
额定电压 | kV | 12 |
额定电流 | A | 630 |
CT参数 | 根据客户要求定制 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路关合电流(峰值) | kA | 50 |
额定短时耐受电流(4s) | kA | 20 |
额定峰值耐受电流 | kA | 50 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 | |
年漏气率 | % | <0.01 |
注:技术参数超出上表要求范围,请与我公司联系
额定电压 | kV | 12 |
额定电流 | A | 630 |
CT参数 | 根据客户要求定制 | |
额定频率 | Hz | 50 |
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 |
额定短路关合电流(峰值) | kA | 50 |
额定短时耐受电流(4s) | kA | 20 |
额定峰值耐受电流 | kA | 50 |
额定短路电流开断次数 | 次 | 30 |
操作机构 | 弹簧 | |
真空断路器的机械寿命 | 次 | 10000 |
外壳防护等级 | IP67 | |
年漏气率 | % | <0.01 |
注:技术参数超出上表要求范围,请与我公司联系
开关采用全绝缘,全密封结构,高压部分、低压控制回路和操作机构均密封在开关箱体内,箱体内充0表压SF6气体,开关主回路引出端子有绝缘电缆保护。 |
操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合,使设备带有手动/自动操作功能,开关操作更灵活。并保证了在失压情况开关可靠分闸。 |
开关采用悬挂式或座式安装,使杆上安装更方便灵活。 |
开关具有配电自动化的控制接口。加装智能控制箱后可实现配电网馈线自动化功能。 |
开关采用全绝缘,全密封结构,高压部分、低压控制回路和操作机构均密封在开关箱体内,箱体内充0表压SF6气体,开关主回路引出端子有绝缘电缆保护。 |
操作机构将弹簧储能机构和具有自由脱扣装置的电磁机构巧妙结合,使设备带有手动/自动操作功能,开关操作更灵活。并保证了在失压情况开关可靠分闸。 |
开关采用悬挂式或座式安装,使杆上安装更方便灵活。 |
开关具有配电自动化的控制接口。加装智能控制箱后可实现配电网馈线自动化功能。 |
