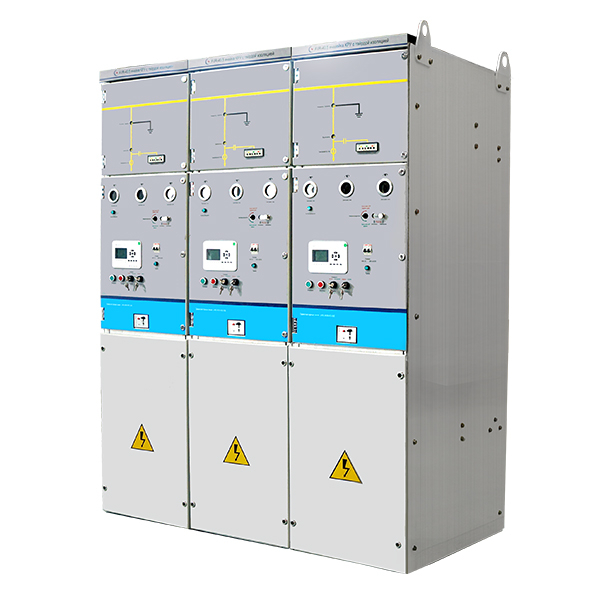

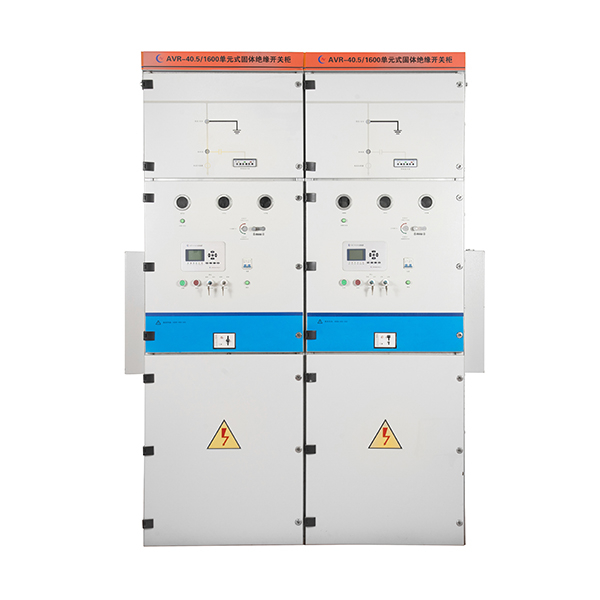

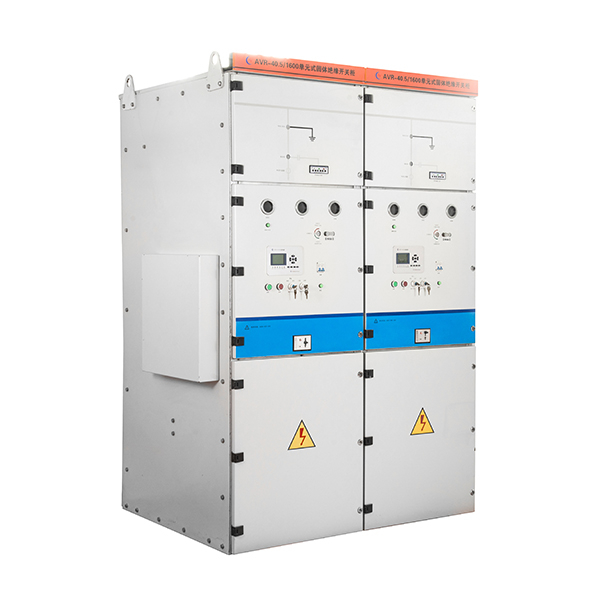

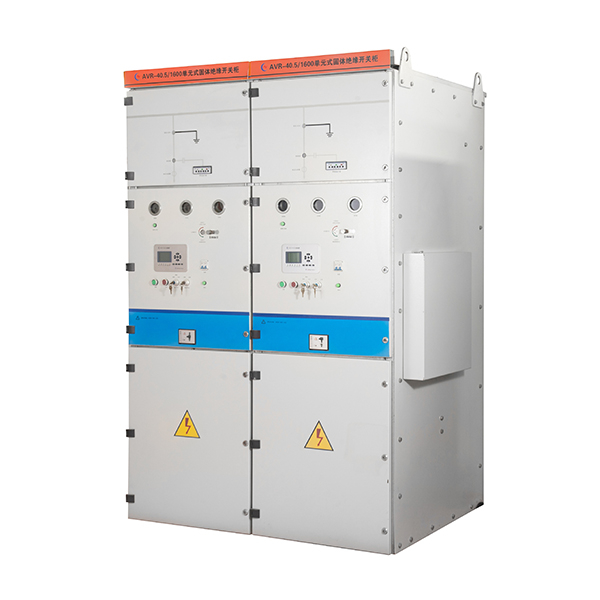

环网柜
AVR系列智能紧凑固体绝缘开关设备是本公司根据智能电网发展需求,融合“智能、节能、环保、免维”的设计理念,结合我国配电网实际状况与智能电网建设要求,采用一二次融合技术,研制生产的拥有自主知识产权的智能永磁(弹簧)真空开关设备,其集测量、控制、保护、通讯等功能于一体,智能化程度高。本产品适用于50Hz、12kV、24kV、40.5kV的电力系统,广泛应用于工业及民用电缆环网及供电末端工程,是保证电网安全、可靠、经济、高效运行的首选设备。
型号说明
注:如需更多配置方案,请与我公司联系。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤5000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
产品功能特点
保护功能 | 可以自动识别故障电流,实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护,冷负荷启动抑制开断等功能。 |
测量功能 | 可以测量三相电流、三相电压、有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。 |
控制功能 | 可以实现就地操作与远方控制,可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电,实现低频自动减载、电容器自动投切、备用电源自动投切等控制功能。 |
数据记录功能 | 可以自动记录并储存运行、操作及故障等信息。 |
智能化功能 | 可以进行电网参数的在线综合分析,在线监测断路器的性能参数,在线编程,可以与配网自动化系统主站配合,实现开关设备的远程控制管理,实现就地、远方或分层控制式配网自动化系统功能。 |
上隔离外形图及外形尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
八间隔 | 3000 | 650 | 1660 | 1600 |
七间隔 | 2625 | 650 | 1660 | 1400 |
六间隔 | 2250 | 650 | 1660 | 1200 |
五间隔 | 1875 | 650 | 1660 | 1000 |
四间隔 | 1500 | 650 | 1660 | 800 |
三间隔 | 1125 | 650 | 1660 | 600 |
两间隔 | 750 | 650 | 1660 | 400 |
上隔离外形图及安装尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
八间隔 | 3000 | 905 | 1660 | 1760 |
七间隔 | 2625 | 905 | 1660 | 1540 |
六间隔 | 2250 | 905 | 1660 | 1320 |
五间隔 | 1875 | 905 | 1660 | 1100 |
四间隔 | 1500 | 905 | 1660 | 880 |
三间隔 | 1125 | 905 | 1660 | 660 |
两间隔 | 840 | 905 | 1660 | 440 |
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
六间隔 | 3000 | 780 | 1800 | 2240 |
五间隔 | 2500 | 780 | 1800 | 1860 |
四间隔 | 2000 | 780 | 1800 | 1480 |
三间隔 | 1500 | 780 | 1800 | 1100 |
两间隔 | 1000 | 780 | 1800 | 740 |
外形图及外形尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
五间隔 | 3500 | 1130 | 2200 | 3750 |
四间隔 | 2800 | 1130 | 2200 | 3000 |
三间隔 | 2100 | 1130 | 2200 | 2250 |
两间隔 | 1400 | 1130 | 2200 | 1500 |
环网柜
AVR系列智能紧凑固体绝缘开关设备是本公司根据智能电网发展需求,融合“智能、节能、环保、免维”的设计理念,结合我国配电网实际状况与智能电网建设要求,采用一二次融合技术,研制生产的拥有自主知识产权的智能永磁(弹簧)真空开关设备,其集测量、控制、保护、通讯等功能于一体,智能化程度高。本产品适用于50Hz、12kV、24kV、40.5kV的电力系统,广泛应用于工业及民用电缆环网及供电末端工程,是保证电网安全、可靠、经济、高效运行的首选设备。
型号说明
注:如需更多配置方案,请与我公司联系。
使用环境
名 称 | 单位 | 使用环境值 | |
周围空气温度 | 最高气温 | ℃ | +50 |
最低气温 | --40 | ||
最大日温差 | K | 30 | |
海拔 | m | ≤5000 | |
太阳辐射强度 | W/cm2 | 0.1 | |
污秽等级 | Ⅳ | ||
覆冰厚度 | mm | 10 | |
湿度 | 日相对湿度平均值 | % | ≤100 |
月相对湿度平均值 | ≤95 | ||
耐受地震能力 | 度 | ≤8 |
注:环境参数超出上表要求范围,请与我公司联系。
产品功能特点
保护功能 | 可以自动识别故障电流,实现瞬时电流速断、限时电流速断、定时过流、方向过流、过电压、欠电压、小电流接地系统的单相接地保护,冷负荷启动抑制开断等功能。 |
测量功能 | 可以测量三相电流、三相电压、有功功率、无功功率、有功电量、无功电量、峰/谷电量、功率因数及频率等。 |
控制功能 | 可以实现就地操作与远方控制,可以根据要求自动实现线路的故障定位、故障隔离并迅速恢复非故障线路供电,实现低频自动减载、电容器自动投切、备用电源自动投切等控制功能。 |
数据记录功能 | 可以自动记录并储存运行、操作及故障等信息。 |
智能化功能 | 可以进行电网参数的在线综合分析,在线监测断路器的性能参数,在线编程,可以与配网自动化系统主站配合,实现开关设备的远程控制管理,实现就地、远方或分层控制式配网自动化系统功能。 |
上隔离外形图及外形尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
八间隔 | 3000 | 650 | 1660 | 1600 |
七间隔 | 2625 | 650 | 1660 | 1400 |
六间隔 | 2250 | 650 | 1660 | 1200 |
五间隔 | 1875 | 650 | 1660 | 1000 |
四间隔 | 1500 | 650 | 1660 | 800 |
三间隔 | 1125 | 650 | 1660 | 600 |
两间隔 | 750 | 650 | 1660 | 400 |
上隔离外形图及安装尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
八间隔 | 3000 | 905 | 1660 | 1760 |
七间隔 | 2625 | 905 | 1660 | 1540 |
六间隔 | 2250 | 905 | 1660 | 1320 |
五间隔 | 1875 | 905 | 1660 | 1100 |
四间隔 | 1500 | 905 | 1660 | 880 |
三间隔 | 1125 | 905 | 1660 | 660 |
两间隔 | 840 | 905 | 1660 | 440 |
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
六间隔 | 3000 | 780 | 1800 | 2240 |
五间隔 | 2500 | 780 | 1800 | 1860 |
四间隔 | 2000 | 780 | 1800 | 1480 |
三间隔 | 1500 | 780 | 1800 | 1100 |
两间隔 | 1000 | 780 | 1800 | 740 |
外形图及外形尺寸
开关设备间隔数 | 开关设备外形尺寸(mm) | 总重量(kg) | ||
W | D | H | ||
五间隔 | 3500 | 1130 | 2200 | 3750 |
四间隔 | 2800 | 1130 | 2200 | 3000 |
三间隔 | 2100 | 1130 | 2200 | 2250 |
两间隔 | 1400 | 1130 | 2200 | 1500 |
额定电压 | kV | 12 | 24 | 40.5 |
额定电流 | A | 630/1250 | 630/1250 | 1600 |
额定频率 | Hz | 50 | ||
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 | 65/79 | 95 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 | 125/145 | 185 |
额定短路开断电流 | kA | 20/25 | 25 | 25 |
额定短路关合电流(峰值) | kA | 50/63 | 63 | 63 |
额定短时耐受电流(4s) | kA | 20/25 | 63 | 63 |
额定峰值耐受电流 | kA | 50/63 | 63 | 63 |
额定短路电流开断次数 | 次 | 30 | ||
操作机构 | 永磁/弹簧 | |||
真空断路器的机械寿命 | 次 | 10000(30000永磁) | ||
隔离/接地开关的机械寿命 | 次 | 3000 | ||
外壳防护等级 | IP4X | |||
断路器额定操作顺序 | O-0.3s-CO-180s-CO |
注:技术参数超出上表要求范围,请与我公司联系
额定电压 | kV | 12 | 24 | 40.5 |
额定电流 | A | 630/1250 | 630/1250 | 1600 |
额定频率 | Hz | 50 | ||
额定短时(1min)工频耐受电压(对地/断口) | kV | 42/48 | 65/79 | 95 |
额定雷电冲击耐受电压(对地/断口) | kV | 75/85 | 125/145 | 185 |
额定短路开断电流 | kA | 20/25 | 25 | 25 |
额定短路关合电流(峰值) | kA | 50/63 | 63 | 63 |
额定短时耐受电流(4s) | kA | 20/25 | 63 | 63 |
额定峰值耐受电流 | kA | 50/63 | 63 | 63 |
额定短路电流开断次数 | 次 | 30 | ||
操作机构 | 永磁/弹簧 | |||
真空断路器的机械寿命 | 次 | 10000(30000永磁) | ||
隔离/接地开关的机械寿命 | 次 | 3000 | ||
外壳防护等级 | IP4X | |||
断路器额定操作顺序 | O-0.3s-CO-180s-CO |
注:技术参数超出上表要求范围,请与我公司联系
主开关与接地开关具有机械联锁功能。 |
通过专用操作手柄对开关进行操作,触头的动作速度与力度由操作机构弹簧来确定,不会因操作者的不同而发生改变。当开关由合闸到分闸时,依靠触头的速度和灭弧柵来熄灭电弧,并立刻切除电弧电流。 |
开关操作孔可以用明锁锁住,防止误操作。 |
开关主机构和接地机构均采用弹簧储能操作机构,结构稳定,零部件少,故障率低,产品可靠性显著提高,机械寿命高达10000次。 |
关键部件采用铝合金等有色金属材料,其他部件采用高密度碳钢,经8道工序处理,最后烘烤高附着力户外军品塑粉,确保机构性能。 |
机构联锁直接固定于主机构与接地机构的主传动轴上,确保联锁指示与开关实际位置一致,防止误操作。 |
电动操作机构:在原手动操作机构的基础上加装一套电动机及附件,即可扩展为电动操作机构。 |
开关采用国外技术,关键部件采用进口产品,动静触头用特殊弧度高导电触片,辅镶银工艺,使其综合导电能力显著提升,温升明显小于同类进口产品 |
动、静触头有效开距105mm,最大限度保证产品在零表压下的绝缘性能。 |
可加装FTU实现瞬时电流速断、限时电流速断、定时过流等保护功能,并能实现环网开关设备远程控制。 |
注:如需其他功能要求,请与我公司联系。
主开关与接地开关具有机械联锁功能。 |
通过专用操作手柄对开关进行操作,触头的动作速度与力度由操作机构弹簧来确定,不会因操作者的不同而发生改变。当开关由合闸到分闸时,依靠触头的速度和灭弧柵来熄灭电弧,并立刻切除电弧电流。 |
开关操作孔可以用明锁锁住,防止误操作。 |
开关主机构和接地机构均采用弹簧储能操作机构,结构稳定,零部件少,故障率低,产品可靠性显著提高,机械寿命高达10000次。 |
关键部件采用铝合金等有色金属材料,其他部件采用高密度碳钢,经8道工序处理,最后烘烤高附着力户外军品塑粉,确保机构性能。 |
机构联锁直接固定于主机构与接地机构的主传动轴上,确保联锁指示与开关实际位置一致,防止误操作。 |
电动操作机构:在原手动操作机构的基础上加装一套电动机及附件,即可扩展为电动操作机构。 |
开关采用国外技术,关键部件采用进口产品,动静触头用特殊弧度高导电触片,辅镶银工艺,使其综合导电能力显著提升,温升明显小于同类进口产品 |
动、静触头有效开距105mm,最大限度保证产品在零表压下的绝缘性能。 |
可加装FTU实现瞬时电流速断、限时电流速断、定时过流等保护功能,并能实现环网开关设备远程控制。 |
注:如需其他功能要求,请与我公司联系。
